1.概述

1.1.性能特點

KL-LB潛水泵滲漏保護繼電器是專門用于檢測潛水泵內水靈敏度的電阻。傳感器使用電極傳感器。當泵體內出現滲漏情況時，控制繼電器會發出相應的控制信號，以便工作人員對泵滲漏進行處理。控制器在線路設計上采取了一系列的抗干擾措施，穩定性高，可以在電磁干擾十分嚴重的環境中可靠工作。

1.2.主要性能

傳感器供電：

傳感器DC12V供電。

供電電源變壓器隔離。

信號輸入：

滲漏信號：電機滲漏故障保護。

輸入回差控制：±2% 。

信號輸入：DC12V開關量信號輸入或電阻、電流信號輸入。

信號響應速度：10mS。

信號輸出：

繼電器輸出觸點容量：5A/250VAC或5A/30VDC。

滲漏故障輸出：繼電器一組常開，一組常閉輸出。

電源與故障指示：電源指示（綠）燈。

                滲漏故障指示（紅）燈。

KL—LB保護器：

輸入電壓： AC220V±5% ，50Hz，額定功耗小于5W。

環境溫度： -20℃～75℃。

環境濕度： 90%以下（無水珠凝結）。

外形尺寸： 48 x 80 x120，重量：0.3Kg。

安裝方式： DIN35導軌安裝。

2.保護控制器的使用

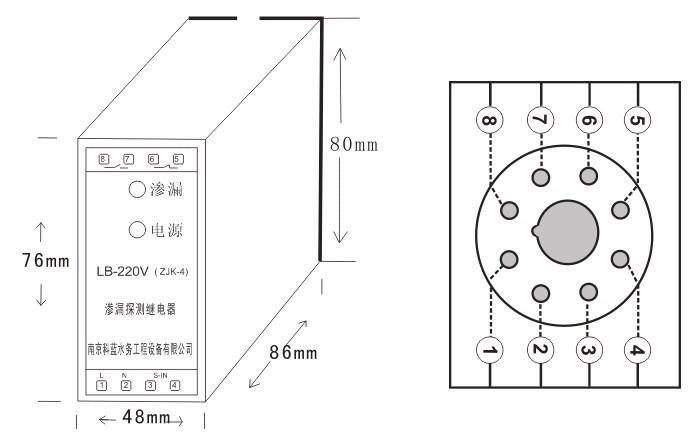

2.1. 外形尺寸圖 (高X寬X長)

2.2.安裝方法

 控制器采用國際標準DIN35導軌安裝，鑲嵌于控制柜板上，用隨機的緊固件鎖定。

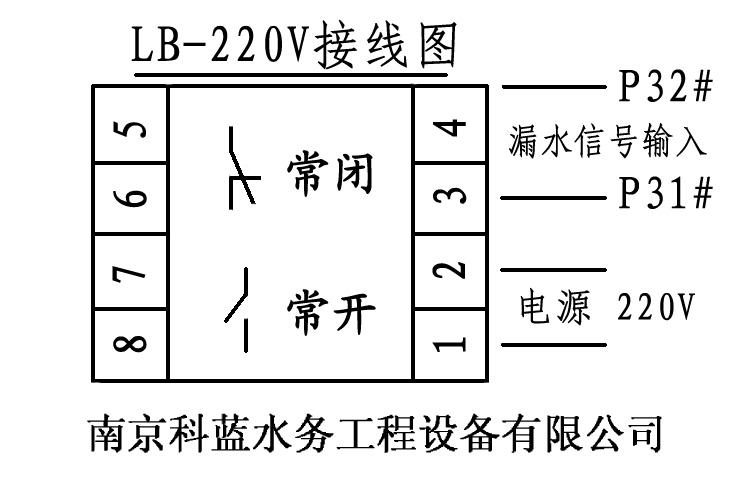

2.3.LB-220V 接線端子說明

LB-220V型控制器共有8個端子，各端子說明如下：

控制器供電：

1：電源L ； 2：電源 N 。

滲漏信號輸入：

3：滲漏信號輸入；4：信號公共端。

（3，4短接時，為故障輸入）

滲漏故障輸出（繼電器信號輸出）：

   5，6：常閉輸出 ； 7，8：常開輸出。

當滲漏故障時： 5，6端子斷開 ；7，8端子接通。

當滲漏無故障時：7，8端子斷開 ；5，6端子接通。

當滲漏故障時，滲漏故障紅燈亮

控制器供電： 電源指示燈（綠）亮。
