KQ1000A/B型水泵智能控制器
- 產品型號KQ1000A B
- 供電方式AC220V,5W
- 產品尺寸48*96 儀表安裝
- 供銷價格

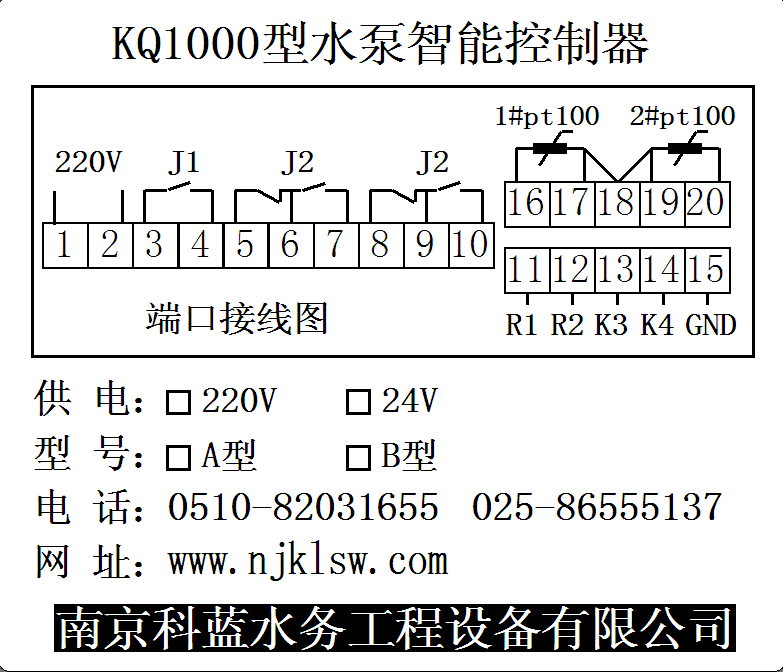

數碼顯示面板；AC220V供電；4路信號保護：油室漏水(下探頭-R1),電機上端蓋探頭(上探頭-R2),電機繞組熱敏開關(K3),電機接線腔滲漏(浮子開關-K4)；故障報警與跳閘輸出。

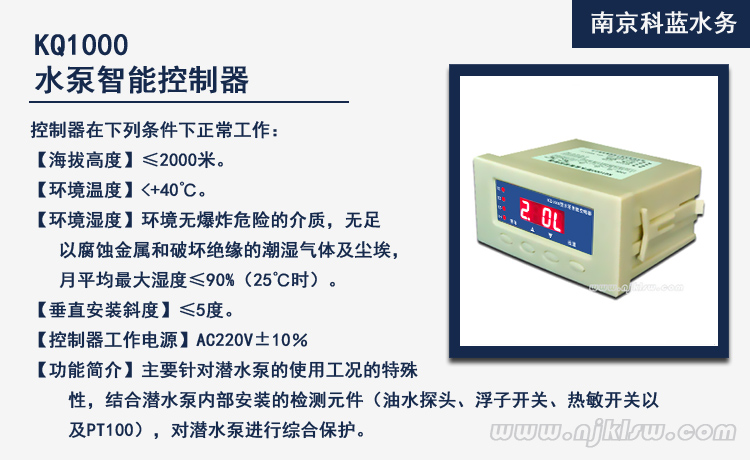

KQ1000型智能控制器主要針對潛水泵的使用工況的特殊性，結合潛水泵內部安裝的檢測元件（油水探頭、浮子開關、熱敏開關以及PT100），對潛水泵進行綜合保護。主要原理將泵內的檢測元件作為取樣信號，經控制器對取樣信號進行過濾放大，輸入到控制器中單片機系統，并和其程序中設定的參數進行比較計算，根據運算結果發出指令，控制執行元件及通過面板LED燈指示運行狀態。

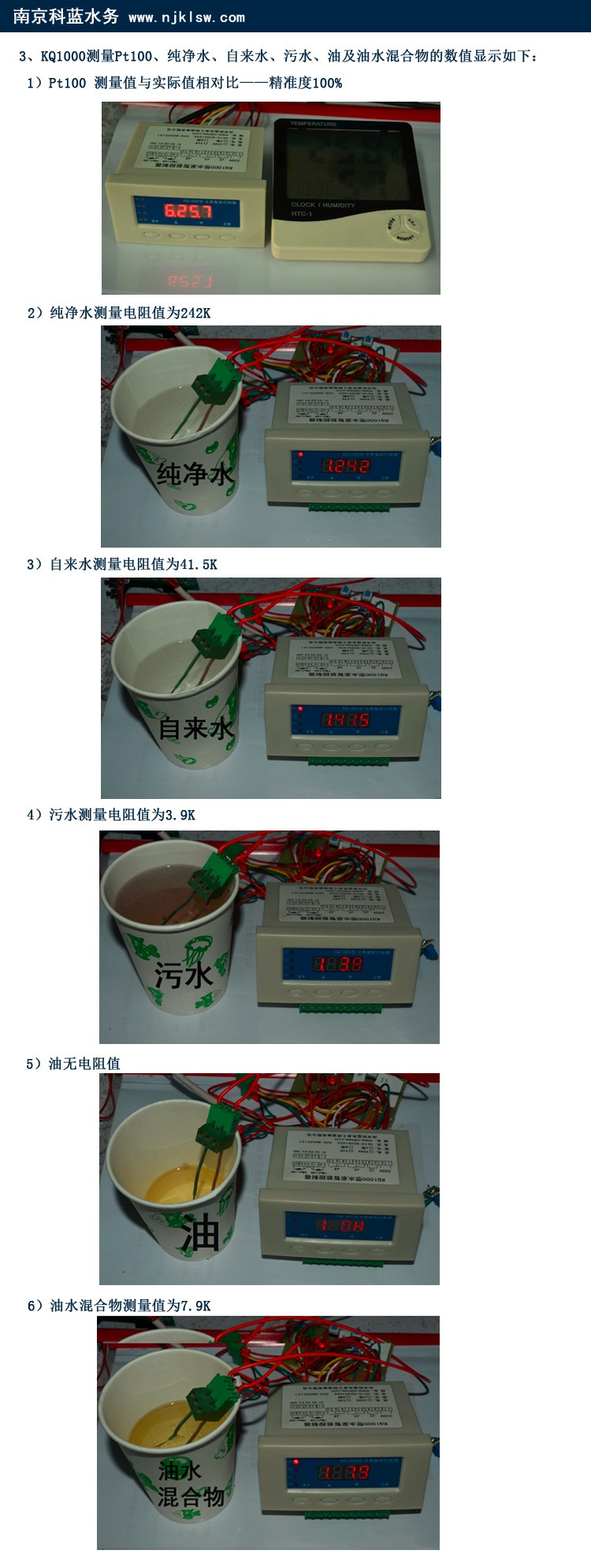

能顯示水泵內部 “泄漏電阻，超溫電阻，PT100溫度值” 的新型保護器，使水泵內部運行數據一目了然。

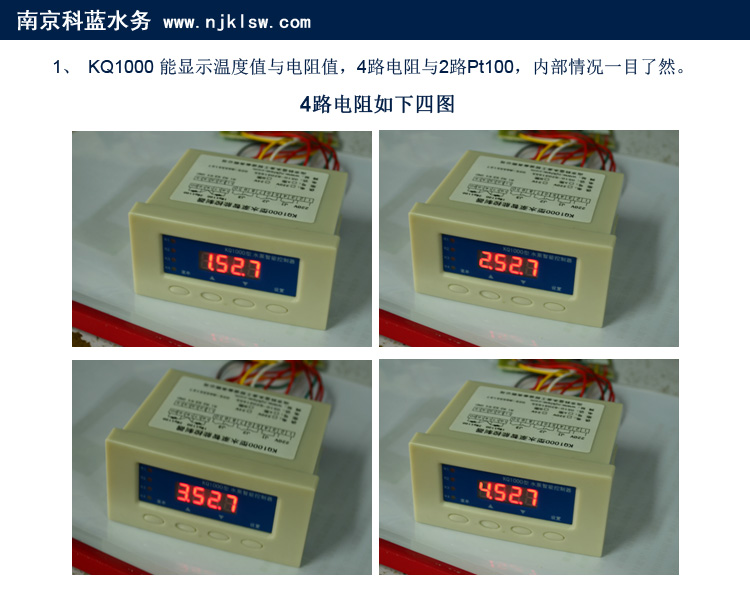

4路泄漏或超溫信號輸入（模擬量與開關量同時支持）

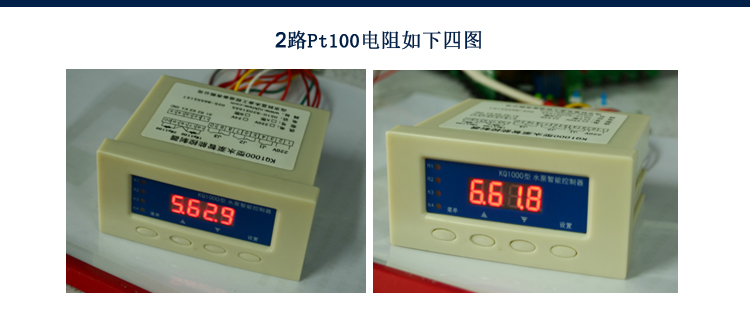

2路Pt100電阻；
KQ1000水泵智能控制器有A型與B型，
A型為 4路泄漏或超溫輸入；
B型為 A型+2路PT100測量溫度。
應用案例：
應用于 上海飛魯泵業的保護應用 http://vilebrequinswimwear.cn/procase/shownews.php?lang=cn&id=53
資料下載：
KQ1000+FM2013 1控2應用圖1 PDF文件下載 CAD文件下載
KQ1000+FM2013 1控2應用圖2 PDF文件下載 CAD文件下載
以往資料下載：
KQ1000水泵智能控制器F6說明書.pdf （從2015年12月生產F7）
KQ1000水泵智能控制器F5說明書.doc （從2014年12月生產F6）
KQ1000水泵智能控制器F1說明書.doc （從2013年12月生產F5）
更多資料查看與下載，在 搜索 欄輸入產品型號查找。
設計技術文件有權限下載，請注冊會員或聯系在線客戶，電話0510-82031655。
標簽: KQ1000水泵智能保護器 上海凱泉水泵專用 水泵超溫泄露保護器
