一、概述

潛水泵漏水保護繼電器又稱小型綜合保護器是專門用于檢測潛水泵內水靈敏度的電阻及電機溫度信號。傳感器使用電極傳感器。當泵體內出現漏水情況時或溫度不正常時，控制器繼電器會發出相應的控制信號，以便工作人員對水泵漏水進行處理。控制器在線路設計上采取了系列的抗干擾措施，可以在電磁干擾十分嚴重的環境中可靠工作。

二、產品說明

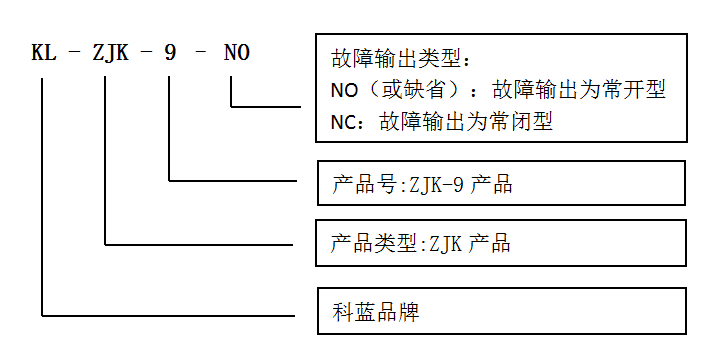

2.1：產品型號說明

  2.2：功能說明

保護器用于檢測潛水泵內水靈敏度的電阻及繞組溫度信號（PTC或溫度開關）。當檢測到潛水泵內水靈敏度的電阻低于給定值時，繼電器動作；在   斷電檢測排除故障。當檢測到溫度信號為開點信號或電阻很大時，保護器對應的指示燈報警，同時故障繼電器動作。

ZJK-9（-NO）型號（默認產品）：正常時，故障信號輸出為常開信號，當電源斷開或輸入信號做故障時，常開信號變常閉信號。

ZJK-9-NC型號：正常時，故障信號輸出為常閉信號，當電源斷開或輸入信號做故障時，常閉信號變常開信號。

面板指示燈可以分別顯示報警類型，復位鍵可以手動復位故障。

水靈敏度電阻根據標準設定。用戶有特殊需要可以提前聯系。

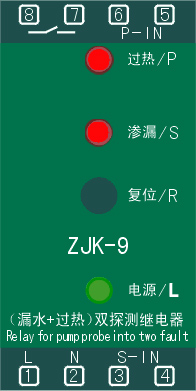

2.3：產品面板

過熱/P：繞組過熱指示，正常不亮燈，水泵過熱故障時亮紅燈。

  滲漏/S：油室滲漏指示，正常不亮燈，水泵油室滲漏故障時亮紅燈。

  復位/R：復位按鍵，當出現故障保護器會鎖定，通過手動按復位鍵復位。

  電源/L：電源指示，通電亮綠燈，只要對保護器供電就亮綠燈。

  2.4：技術參數

輸入信號：

            滲漏輸入：電阻信號或常開信號，水靈敏電阻≤30KΩ。

    過熱輸入：PTC電阻信號或常閉信號。

傳感器供電：DC12V

信號控制：響應速度 20mS, 回差控制 ±5%

  環境溫度：-20℃~70℃

  相對濕度：≤95%RH，不結露，無腐蝕性氣體場所

  工作電壓：220V/50HZ

  控制器功耗：≤ AC 2w

  故障輸出容量：5A/AC220V 5A/30VDC

  控制器外形尺寸：48mm*80mm*120mm

  安裝方式：DIN35導軌

  重量：0.3kg

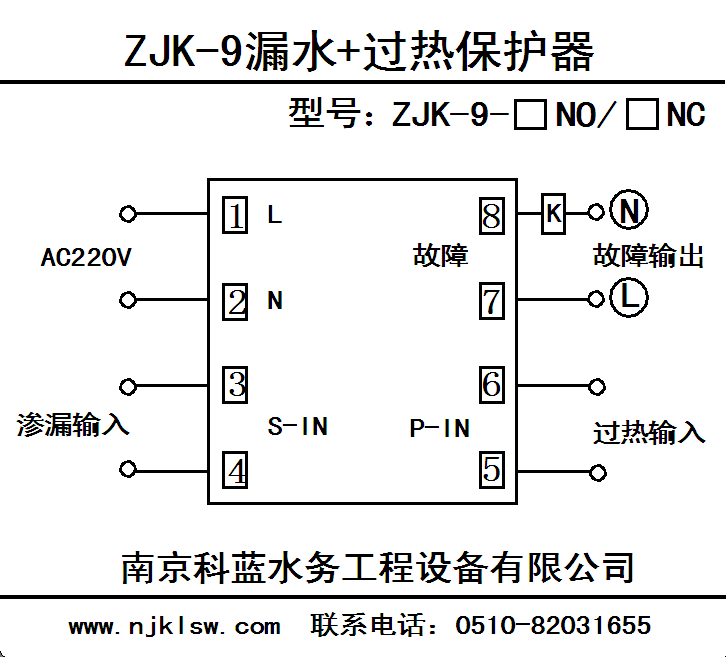

    2.5：端子接線圖

  接線端子說明：

  1.端子1、2（L N）：

  保護器供電220V 50HZ，保護器接通電源 面板“電源/L” 亮綠燈。

  2.端子3、4（S-IN）：

  水泵滲漏輸入信號，一般接水泵P31 P32信號線?？蓹z測水泵油室、接線盒、電機腔、濕度的電極或開關量輸出信號。信號正常時，“滲漏/S”指   示燈不亮，當電極或開關量信號異常時，“滲漏/S”指示燈亮紅燈。

  3.端子5、6（P-IN）：

  水泵過熱輸入信號，一般接水泵P11 P12信號線?？蓹z測水泵繞組、軸承、定子放置的PTC電阻或常閉開關量輸出信號。信號正常時，“過熱/P”指   示燈不亮，當信號異常時，“過熱/P”指示燈亮紅燈。

  特別說明：當無過熱信號時，用導線短接5 6端子。

  4.端子7、8（Out）：

  總故障輸出，容量5A/220VAC  5A/30VDC。

  ZJK-9（-NO）無故障時輸出斷開，故障時輸出閉合；

  ZJK-9-NC無故障時輸出閉合，故障時輸出閉合斷開。

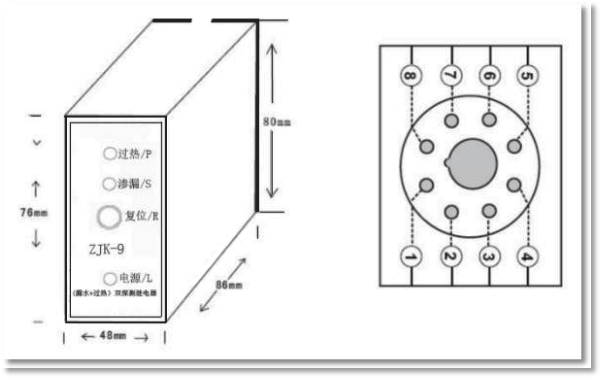

2.6：外形尺寸圖與安裝  （寬*高*長)含安裝底座 48*80*120 (mm ）

   保護器外形尺寸：48mm*80mm*86mm

   安裝底座外形尺寸：48mm*80mm*34mm

   保護器安裝方式：采用國際標準DIN35導軌安裝，鑲嵌于控制柜內，用隨機的緊固件鎖定即可。

   調試前請仔細檢查控制柜及控制器的配線,確認無誤后，合上控制柜電源,使系統處于運行狀態。

2.7：售后服務

     產品自售出后一個月內包退，三個月內包換，一年內免費維修，終身維修服務。在使用過程中如需技術幫助，公司設立了專業的營銷客服部，    免費為用戶提供售前、售中、售后    的技術咨詢和安裝調試指導，解決用戶在使用過程中遇到的問題。

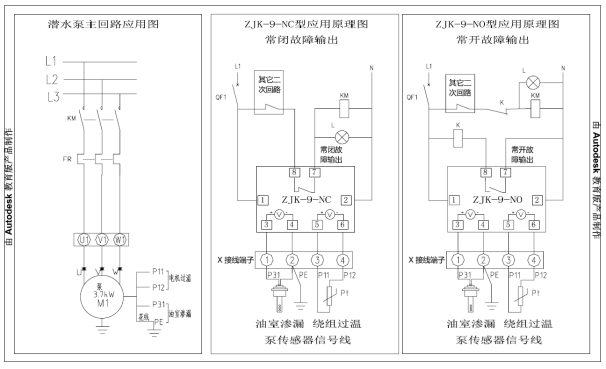

三、應用圖

     本出圖是根據南京藍深水泵廠的WQ潛水排污泵、QXG型清水泵、ZQB軸流泵、HQB混流泵 水泵信號應用原理圖，其它水泵可能信號線標號不一    致供參考使用。本清楚應用圖及應用案可在vilebrequinswimwear.cn官方網站進行下載查閱。

四、故障處理

    1：無電源指示

    檢查1、2號端子是否有220VAC供電。如有供電，保護器損壞。

    2：過熱/P 指示燈一直亮

    端子5、6去除所有接線，短接5、6端子，按復位鍵，如過熱/P 指示燈不亮，保護器正常，檢測線路及水泵過熱傳感器；如過熱/P 指示燈      還一直亮，保護器損壞。

    檢測水泵過熱傳感器，使用萬用表10KΩ 檔，測量過熱傳感器。如電阻小于800Ω為正常，如大于2KΩ為水泵有過熱故障或傳感器損壞。     （此測量針對使用PTC電阻傳感器與       常閉型熱敏開關）

   3：滲漏/S 指示燈一直亮

   去除端子3、4所有接線，按復位鍵，如滲漏/S 指示燈不亮，保護器正常，檢測線路及水泵泄漏傳感器；如滲漏/S 指示燈還一直亮，保護器    損壞。

   檢測水泵泄漏電極傳感器，使用萬用表1MΩ 檔，測量泄漏傳感器。如電阻大于50KΩ為正常，如小于30KΩ為水泵有泄漏故障或傳感器損壞。   （此測量針對使用水位電極傳感器與      常開型浮子開關）

   4：復位/R 不能復位

     去除端子3、4所有接線，短接5、6端子，按復位鍵。如能復位，保護器正常，檢測線路及水泵過熱與泄漏傳感器；如不能復位，保護器損壞。

   5：無故障顯示有故障輸出

     去除端子3、4所有接線，短接5、6端子，按復位鍵。用萬用表蜂鳴檔測量端子7、8，如無故障指示且萬用表無蜂鳴，保護器正常，檢測線      路。無故障指示且萬用表一直蜂       鳴，保護器故障。

   6：有故障顯示無故障輸出

    去除端子3、4所有接線，短接5、6端子，按復位鍵。用萬用表蜂鳴檔測量端子7、8，如無故障指示且萬用表無蜂鳴，保護器正常，檢測線路。有故障指示，保護器故障。
