BS4(B)交流電流變送器是一種利用電磁感應(互感)原理將被測交流電壓轉換成與原邊電壓成比例輸出的直流電流或直流電壓信號的測量模塊，原副邊之間高度絕緣，具有高精確度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點.廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測.，用于測量交流電壓，過載能力強高，DIN導軌安裝，原副邊高度絕緣。

產品基本功能和技術參數

輸入電流：0-5AC                       輸出信號：  DC0-10V ,DC 4-20mA

精    度：0.5%                        線性度誤差：0.2%

供電電源：DC24V                      反應時間：  小于300ms

耗    電：20mA                        負載電阻：  >5000歐（電壓輸出型），<700歐（電流輸出型）

工作溫度：-10-70℃                     儲存溫度：  -55-85℃

重    量：約0.1Kg                     工作濕度：  20-95%，無凝露環境

產品尺寸：（長*寬*高）95mm*26mm*41mm

安裝方法：控制器采用國際標準DIN35導軌安裝

型號說明

  標識型號：BS4(B)-024P-05I-420O-01C

  BS4(B): 0-5A交流電流變送器

  024P: 24VDC供電

  05I：0～5AC輸入

  420O：4～20mA輸出，可選（010O：0～10V輸出）

  01C：1通道輸出（02C兩通道：4-20mA輸出和0-10V輸出）

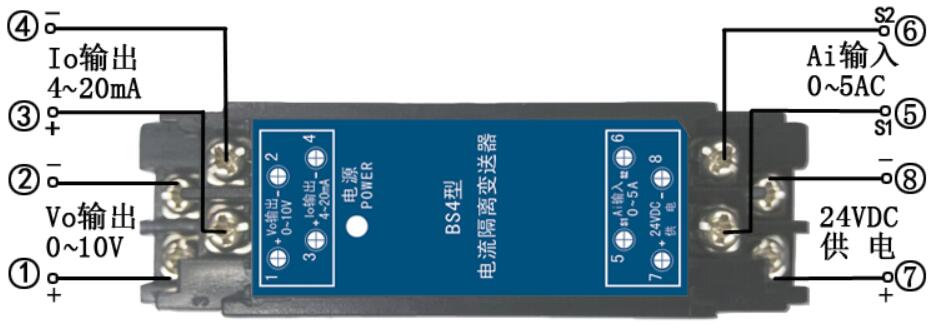

接線應用圖
