1．概述

KL-NS型水泵綜合保護器(以下簡稱保護器)，適用于南京藍深制泵集團公司生產的潛水式WQ 排污泵、QXG清水泵、ZQB軸流泵、HQB混流泵保護與控制?；蚱渌惖乃兴?，如凱泉、凱實利、ABS等。

2．適用范圍

控制器為盤面安裝，并能在下例條件下正常工作：

周圍環境溫度不超過+40度，24小時周期內的平均溫度不超過+35度，最低環境溫度不得低于-10度。

空氣中不得有過量塵埃、酸、鹽、腐蝕性氣體、相對濕度在最高溫度為+40度時不超過50%，在降低溫度時允許有較高的相對濕度。

例如：20度以下時濕度為90%應小心由于溫度變化而可能偶然發生的凝露。

安裝地點的海拔高度不超過1000米。

垂直安裝傾斜度不得超過5度。

3. 性能特點

輸入電壓： AC220V，50Hz，額定功耗小于10W。

環境溫度： -20℃～75℃。

環境濕度： 90%以下（無水珠凝結）。

傳感器供電：傳感器DC12V低壓供電；

                 供電電源變壓器隔離。

 信號輸入：  輸入回差控制：±2%；

            信號輸入：DC12V開關量信號輸入或電阻、電流信號輸入；

            信號響應速度：10mS。

信號輸出：  繼電器輸出，觸點容量：5A/250VAC或5A/30VDC。

1）  NS-21型

信號輸入：  繞組傳感：繞組過熱保護；

            漏水傳感：油室泄漏保護；

除濕傳感：除濕加熱,防電機絕緣下降加熱除濕；

            停泵信號：故障保護。

2）  NS-41型

信號輸入：   繞組傳感：繞組過熱保護；

             漏水傳感：油室浸水保護；

             接線盒傳感：線盒浸水保護；

             過載信號：過載保護；

             電機腔傳感：電機浸水保護；

             泵運行信號：泵運行監測；

             除濕傳感：除濕加熱,防電機絕緣下降加熱除濕。

3）  NS-22型

信號輸入：    超溫信號：繞組過熱保護；

泄漏信號：油室泄漏保護；

除濕信號：除濕加熱，防電機絕緣下降加熱除濕；

電機過載：過載保護；

泵運行信號：泵運行監測。

4）  NS-42型

信號輸入：    繞組傳感：繞組過熱保護；

軸承超溫傳感：軸承過熱保護；

過載信號：電機過載保護；

線盒浸水傳感：線盒浸水保護；

電機腔浸水傳感：電機腔浸水保護；

油室傳感：油室漏水保護；

除濕傳感：加熱除濕，防電機絕緣下降加熱除濕；

泵運行信號：泵運行監測。

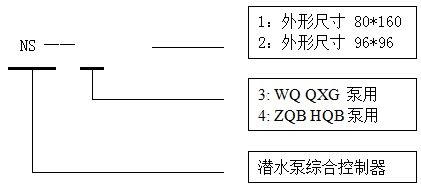

4．產品型號及其含義

5．功能

    1） 水泵油室漏水保護

當潛水泵在運行過程中，由于機械密封磨損等原因水泵油室出現漏水故障  時，控制器通過泵上的P31# P32#信號線對其進行監測，當P31#與P32#間監測到漏水量超出時，控制器油室漏水保護繼電器動作，油室漏水LED指示燈（紅）閃爍。油室漏水繼電器 動作狀態閉合。 （NS-22型和NS-41型、NS-42型綜合故障繼電器信號輸出切換）

2） 水泵電機繞組超溫保護

當潛水泵在運行過程中，由于過載等原因泵電機繞組出現超溫故障時(動作溫度值為135度)，控制器通過泵上的P11# 、P12#或21#22#信號線對其進行監測，當P11#與P12#間監測到溫度大于135度時，控制器繞組超溫保護繼電器動作，繞組過熱LED指示燈（紅）閃爍。繞組過熱繼電器 動作狀態閉合。(NS-22型和NS-41型、NS-42型綜合故障繼電器信號輸出切換)

3） 防水泵電機繞組絕緣下降控制--加熱除濕

由于潛水泵在水下運行，電機腔內濕度較高，在停機時，由于繞組溫度下降，電機腔內的潮氣容易在繞組表面產生凝露，使電機繞組絕緣下降.為了使電機繞組絕緣穩定，控制器通過泵上的P71# P32#信號線對其進行監測，當監測到露點信號時，同時泵運行信號監測到水泵電機處于停機狀態，兩者信號保護60S后，控制器加熱除濕控制繼電器動作，同時加熱除濕LED指示燈閃爍。控制交流接觸器KA閉合，把變壓器低電壓大電流加到泵電機上，使得繞組溫度高于“露點溫度”，潮氣不能在繞組表面產生凝露，保持電機絕緣的穩定。

注：該功能只能在停泵進行，否則將產生嚴重的短路事故。

(電氣原理圖，查看4.11.5應用圖)

    4）水泵運行信號

    當潛水泵在運行狀態時，水泵控制交流接觸器KM輸出常開信號?？刂破魍ㄟ^對其信號進行監測，當此信號短接時水泵運行LED(紅)滅；當此信號開路時水泵運行LED(紅)亮。(電氣原理圖，查看4.11.5應用圖)

   5) 水泵接線盒腔浸水保護(NS-41，NS-42型有此信號)

當潛水泵由于密封磨損等原因，泵接線盒腔出現浸水故障時，控制器通過泵上的P41# 、P32#信號線對其進行監測，當P41#與P32#間監測到漏水量超出時，控制器接線盒腔浸水保護繼電器動作狀態閉合，線盒浸水LED指示燈（紅）閃爍。同時綜合故障繼電器信號輸出切換。

6) 水泵電機腔浸水保護(NS-41，NS-42型有此信號)

 當潛水泵由于密封磨損等原因，泵電機腔出現浸水故障時，控制器通過泵上的P51# P32#信號線對其進行監測，當P51#與P32#間監測到漏水量超出時，電機浸水LED指示燈（紅）閃爍。同時綜合故障繼電器信號輸出切換。

7）水泵軸承過熱保護(NS-41，NS-42型有此信號)

    當潛水泵由于過負荷等原因泵軸承出現過熱故障時(動作溫度值為105度)，控制器通過泵上的 P61# P32#信號線對其進行監測，當P61#與P32#間監測到溫度大于105度時，軸承過熱 LED指示燈（紅）閃爍。同時綜合故障繼電器信號輸出切換。

   8）水泵電機過載控制(NS-22，NS-41，NS-42型有此信號)

    當潛水泵由于過載負荷等原因出現水泵電機過載時，控制器通過P97# P98#信號線對其電機主回路當中熱繼電器97、98進行監測， 當P97#與P98#間短路時(正常時常開)，控制器電機過載保護繼電器動作，電機過載LED指示燈（紅）閃爍。同時綜合故障繼電器信號輸出切換。

 9） 控制器電源指示

 當控制器電源供電正常時，電源指示LED（綠）亮，否則滅。

    10）綜合故障繼電器

 綜合故障繼電器有常開端、常閉端，兩組獨立，動作切換。

6.外形尺寸及開孔尺寸

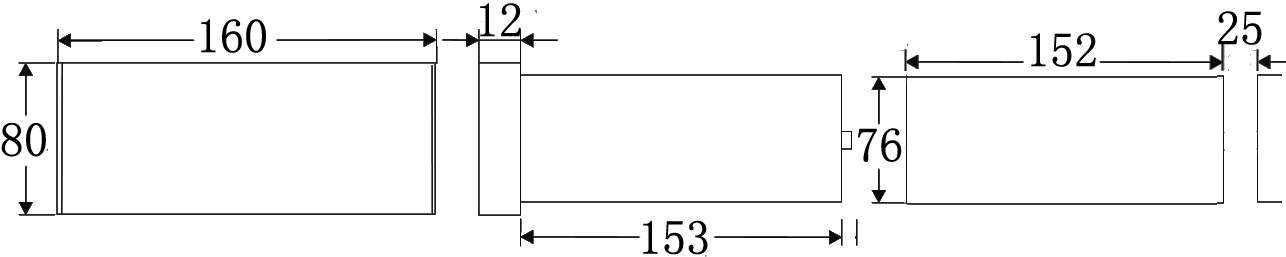

  6.1 NS-21 41型 安裝尺寸圖(開孔尺寸:152*72mm)

                     外形尺寸                     開口尺寸

     安裝方式：控制器采用152*72開孔儀表安裝，嵌于控制柜面板上，用隨機的緊固件鎖定。

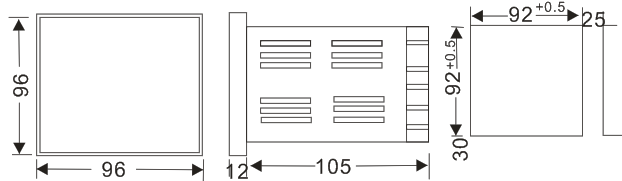

6.2 NS-22 42型安裝尺寸圖(開孔尺寸:92*92mm)

            外形尺寸                    開口尺寸

      安裝方式：控制器采用96*96開孔儀表安裝，嵌于控制柜面板上，用隨機的緊固件鎖定。

7.控制器接線端子圖

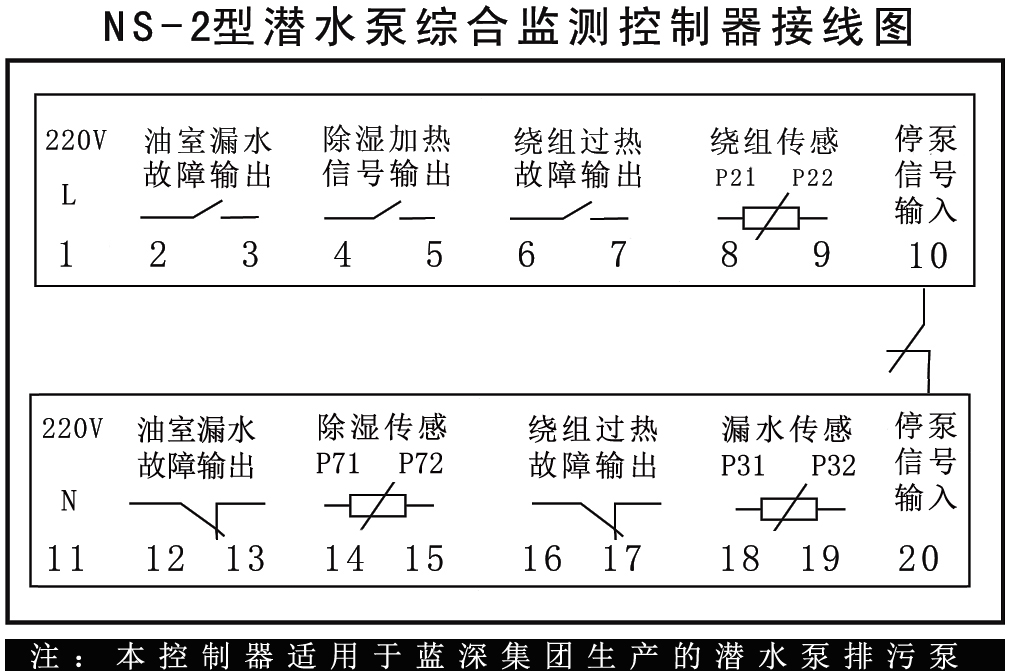

7.1 NS-21型

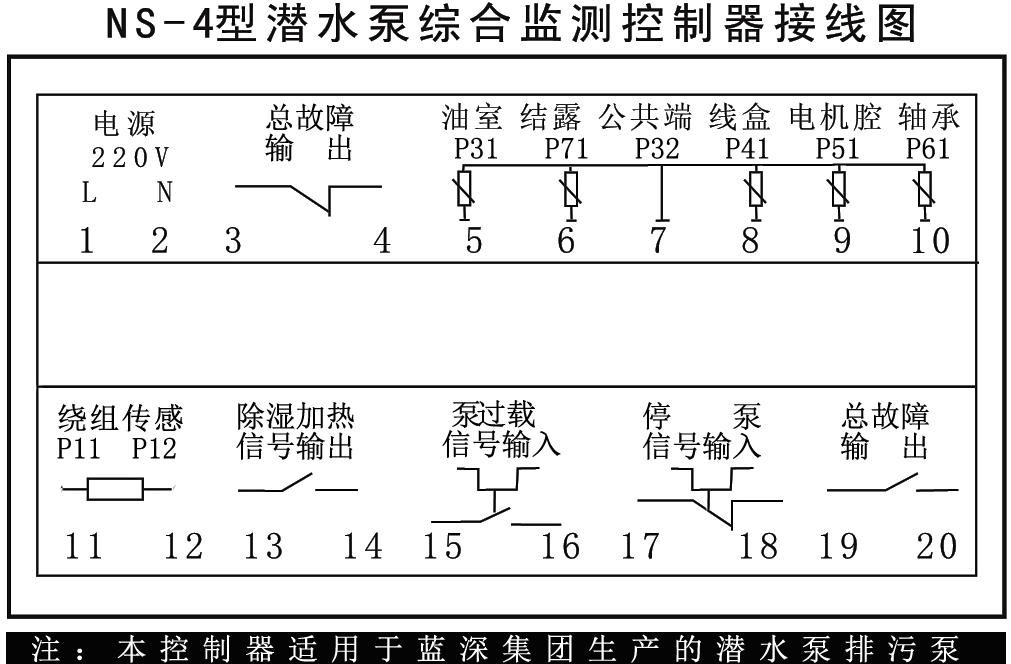

7.2 NS-41型

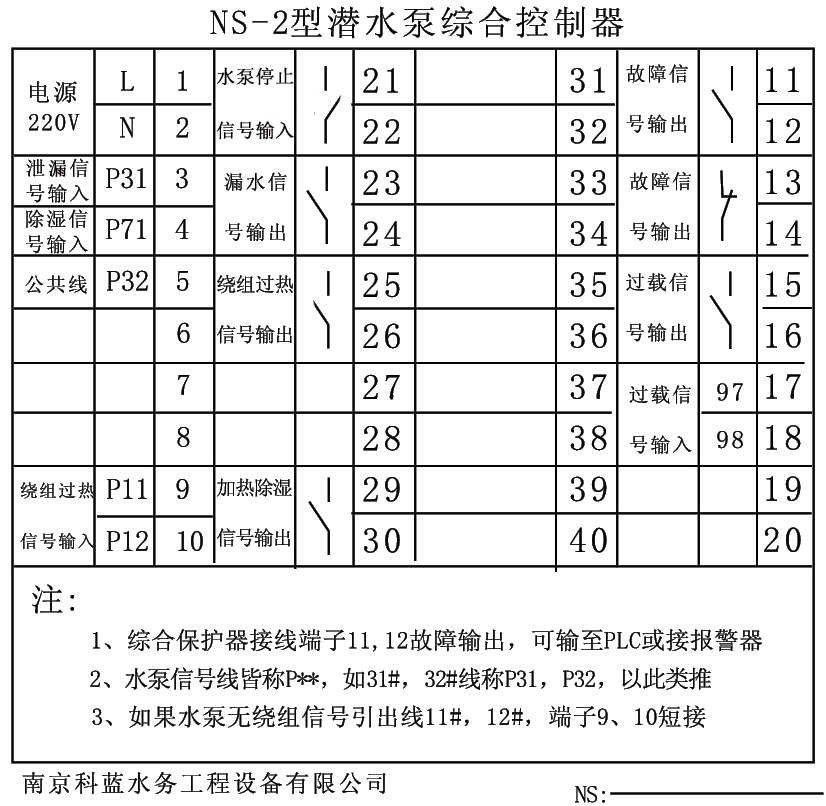

7.3 NS-22型

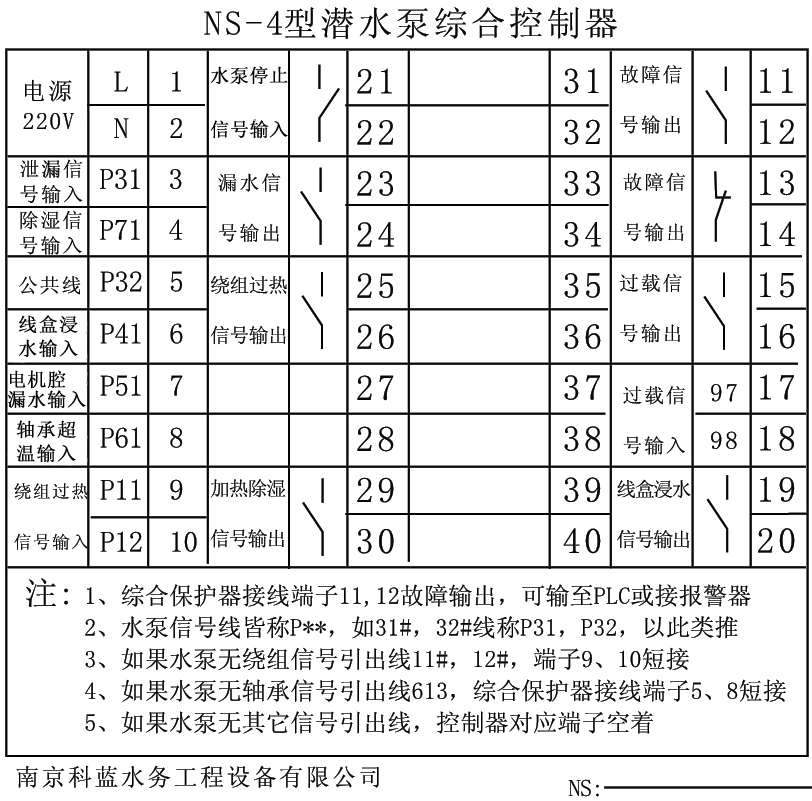

7.4 NS-42型

8.應用圖

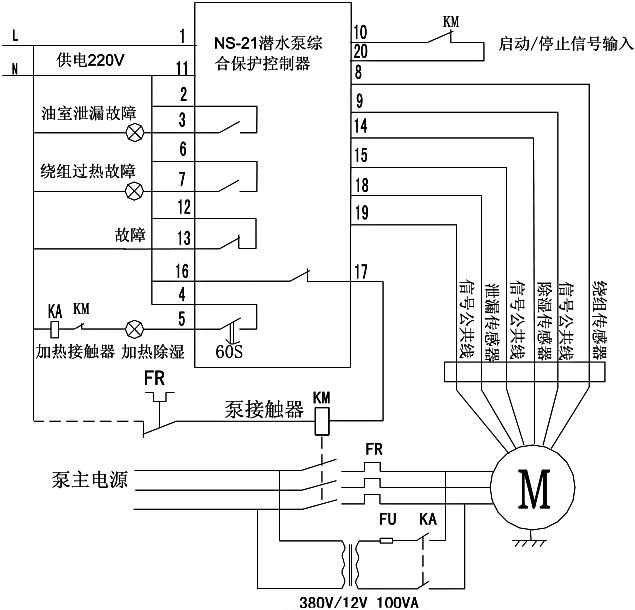

8.1 NS-21應用圖

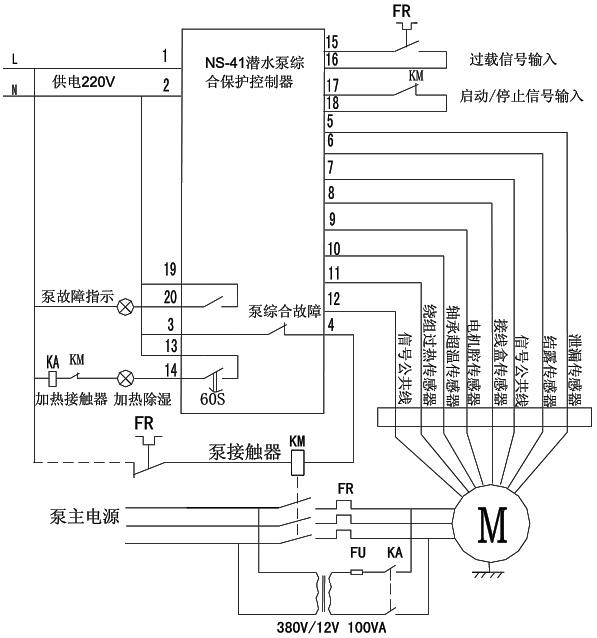

8.2 NS-41應用圖

8.3 NS-22應用圖

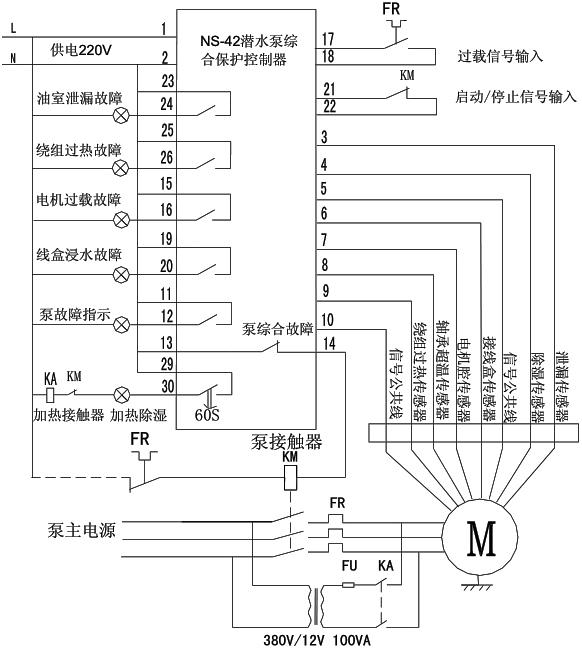

8.4 NS-42應用圖
