一、概述

（一）性能特點

KL-QW/QJB系列潛水泵/攪拌器綜合控制器(以下簡稱控制器)，適用于國內外生產的潛水潛水泵/攪拌器的保護與控制。

（二）原理

根據QW/QJB型潛水泵/攪拌器長年工作在水下的結構與特性在對QW/QJB型潛水泵/攪拌器的保護裝置中必要加入油室泄漏保護、繞組超溫保護與電機進水保護：

油室泄漏保護：在潛水泵/攪拌器油室內置入水份檢測電極，在油室中如果出現有水份時電極出現信號跳變，QW/QJB潛水泵/攪拌器保護器能檢測到此信號的變化，而停止QW/QJB潛水泵/攪拌器運行并以故障指示。

電機超溫保護：在潛水泵/攪拌器三相電機繞組每相上安裝135℃的PTC熱敏電阻，在任一相繞組出現溫度上升到135℃±5時，電阻值出現跳變，QW/QJB潛水泵/攪拌器保護器能檢測到此信號的變化，而停止QW/QJB潛水泵/攪拌器運行并以故障指示。

電機進水保護：潛水泵/攪拌器液接電機進水探頭，一旦電機進水，

檢測潛水泵/攪拌器電機進水含量，當電機進水含量超限時，會出現信號跳變，QW/QJB潛水泵/攪拌器保護器能檢測到此信號的變化，而停止QW/QJB潛水泵/攪拌器運行并以故障指示。

低水位保護：在潛水電機工作的水池中，使用液位檢測器 檢測水位，但水位低于潛水電機工作的水位時，液位檢測器會狀態跳變，控制器能檢測到此信號的變化，而停止?jié)撍姍C(jī)運行并以低水位指示。

（三）主要性能

傳感器供電：

傳感器12VDC低壓供電；

供電電源變壓器隔離。

信號輸入：

泄漏信號：油室泄漏保護；

超溫信號：繞組超溫保護；

進水信號：電機進水保護；

低水位信號：水池水位過低保護，也用于軸承超溫保護；

輸入回差控制：±2%；

信號輸入：DC12V開關量信號輸入，或電阻、電流信號輸入；

信號響應速度：10mS。

信號輸出：

繼電器輸出觸點容量：7A/250V（AC）或10A/30V（DC）；

超溫故障輸出：繼電器常開輸出；

泄漏故障輸出：繼電器常開輸出；

進水信號輸出：繼電器常開輸出；

總故障輸出：繼電器常開輸出；繼電器常閉輸出；切換。

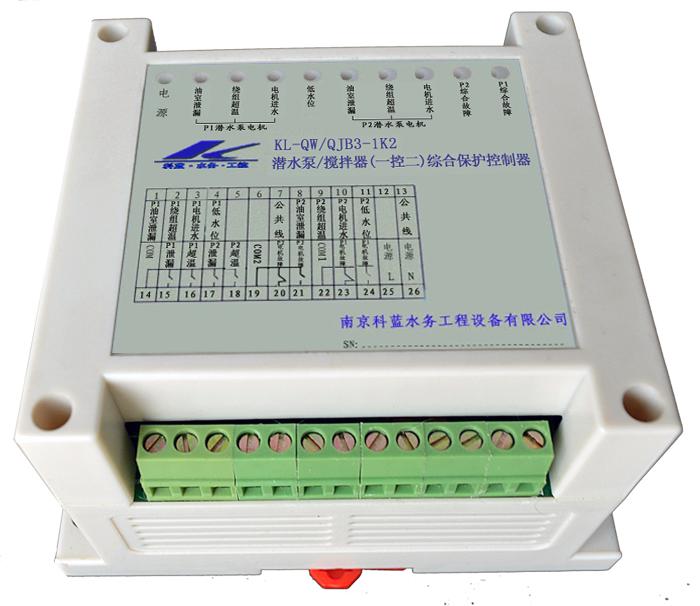

KL—QW/QJB3-1K2保護控制器

輸入電壓：AC220V，50Hz，額定功耗小于5W；

環境溫度：-20℃～75℃；

環境濕度：90%以下（無水珠凝潔）；

外形尺寸：115 x 90 x75mm，重量：0.3Kg；

安裝方式：DIN35導軌安裝。

二、設備安裝

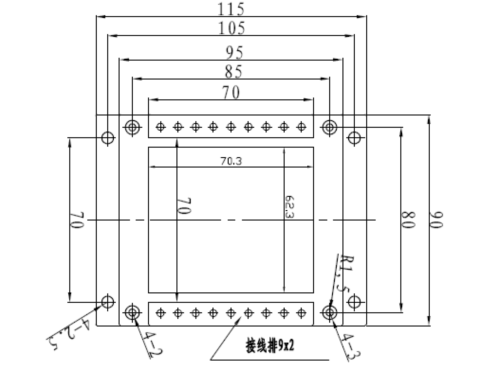

(一)外形尺寸圖  (高X寬X長)  115X90X75 (MM)

（二）安裝方法

控制器采用國際標準DIN35導軌安裝，鑲嵌于控制柜板上，用隨機的緊固件鎖定。

隨機導軌卡座

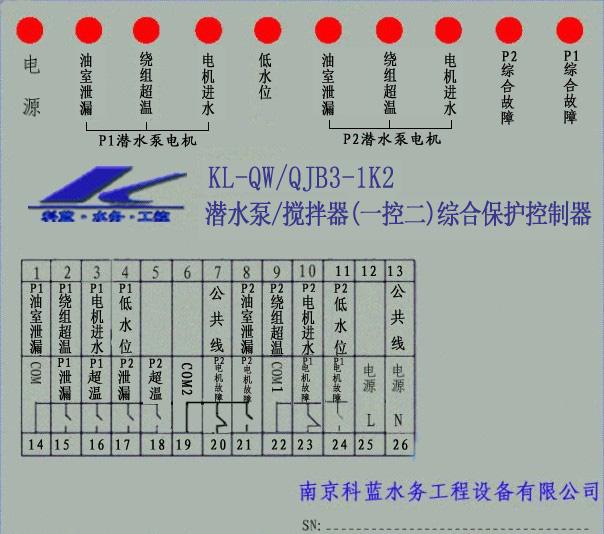

（三）接線端子圖

控制器共有26個端子，各端子說明如下：

1．P1油室泄漏信號輸入：接P1潛水泵的油室探頭，檢測潛水泵油室漏水份含量，當油室水份含量超限時，P1泄漏繼電器動作（14，15）閉合報警輸出，P1故障繼電器動作（22，23 ；24）切換，停止水泵工作。同時P1油室泄漏、P1故障指示燈亮。

（不接入信號時，信號正常）

2．P1繞組超溫信號輸入：接潛水泵/攪拌器電機繞組溫度探頭，檢測潛水泵/攪拌器電機繞組溫度，當電機繞組溫度超限時，P1超溫繼電器動作（14，16）閉合報警輸出，P1故障繼電器動作（22，23 ；24）切換，停止P1水泵工作。同時P1繞組超溫、P1故障指示燈亮。

（不接入信號時，為故障，如不使用此信號應使用導線短接）

3．P1電機進水信號輸入：接潛水泵/攪拌器的電機進水探頭 ，檢測潛水泵/攪拌器電機進水含量，當電機進水含量超限時，P1故障繼電器動作（22，23 ；24）切換，停止水泵工作。同時P1電機進水、故障指示燈亮。

（不接入信號時，信號正常）

4．P1低水位信號輸入：接P1潛水泵所在水池的水位檢測探頭（浮子或浮球開關），檢測水池水位超低時，P1故障繼電器動作（22，23，24）切換，停止水泵工作。同時低水位指示燈、P1故障指示燈亮。（也可用作P1軸承超溫檢測）

（不接入信號時，為故障，如不使用此信號應使用導線短接）

8．P2油室泄漏信號輸入：接P2潛水泵的油室探頭，檢測潛水泵油室漏水份含量，當油室水份含量超限時，P2泄漏繼電器動作（14，17）閉合報警輸出，P2故障繼電器動作（19，20，21）切換，停止水泵工作。同時P2油室泄漏、P2故障指示燈亮。

（不接入信號時，信號正常）

9．P2繞組超溫信號輸入：接潛水泵/攪拌器電機繞組溫度探頭 ，檢測潛水泵/攪拌器電機繞組溫度，當電機繞組溫度超限時，P1超溫繼電器動作（14，16）閉合報警輸出，P1故障繼電器動作（22，23 ；24）切換，停止P1水泵工作。同時P1電機超溫、P1故障指示燈亮。

（不接入信號時，為故障，如不使用此信號應使用導線短接）

10．P2電機進水信號輸入：接潛水泵/攪拌器的電機進水探頭，檢測潛水泵/攪拌器電機進水含量，當電機進水含量超限時，P1故障繼電器動作（22，23 ；24）切換，停止水泵工作。同時P1電機進水、故障指示燈亮。

（不接入信號時，信號正常）

11．P2低水位信號輸入：接P2潛水泵所在水池的水位檢測探頭（浮子或浮球開關），檢測水池水位超低時，P2故障繼電器動作（19，20，21）切換，停止水泵工作。同時P2故障指示燈亮。（也可用作P2軸承超溫檢測）

（不接入信號時，為故障，如不使用此信號應使用導線短接）

  7，13：公共線：接油室泄漏信號，繞組超溫信號，電機進水信號線

的公共輸入線。

14，15：P1泄漏繼電器輸出，常開信號。

    14，16：P1超溫繼電器輸出，常開信號。

14，17：P2泄漏繼電器輸出，常開信號。

 14，18：P2超溫繼電器輸出，常開信號。

22，23，24：P1總故障繼電器輸出，常開，常閉信號，兩組切換。

19，20，21：P2總故障繼電器輸出，常開，常閉信號，兩組切換。

    25，26：控制器220VAC電源輸入

其它未注明則未使用。
