一、產品概述

    KL-BBM系列潛水泵保護模塊(以下簡稱保護器)，專為潛水泵保護配套而設計的產品，具有結構緊湊、保護靈敏、安裝及維修方便等特點，在模塊正面具有直觀的故障指示。

二、技術參數

供電電源：12VDC；220VAC （可選）

功耗：120mA

故障總輸出：NO型；NC型（可選） ， 觸點 10A  220VAC

濕度預警：觸點 10A  220VAC

重量： 約0.1Kg

安裝方法：DIN35導軌安裝

環境溫度： -20℃～75℃。

外形尺寸：112*55*44(mm)

環境濕度： 90% 以下（無水珠凝結）。

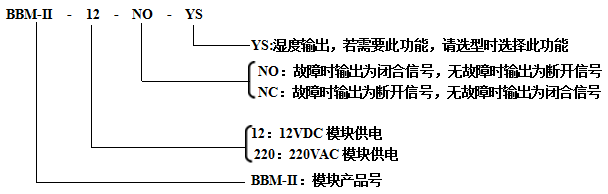

三、產品選型

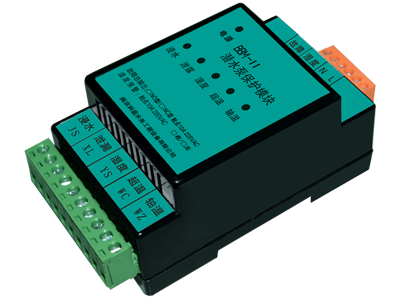

四、外形實物圖

外形尺寸（長*寬*高）：112*55*44（mm）

安裝方法：

控制器采用國際標準DIN35導軌安裝 鑲嵌于控制柜板上，用隨機的緊固件鎖定。

五、BBM-II 接線端子說明

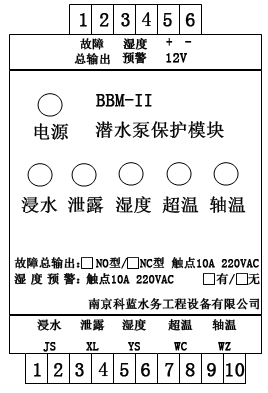

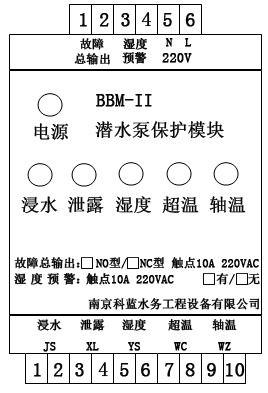

      模塊12VAC供電接線端子圖           模塊220VDC供電接線端子圖

BBM-II型控制器共有16個端子，各端子說明如下：

保護器上面的接線端子：

1、2：總故障輸出接點；（接點容量10A 220V）

3、4：濕度預警信號輸出；（接點容量10A 220V）

5、6：電源輸入端，（采用直流12V供電，功耗約為120mA），其中5腳接電源“地 ”； 6腳接電源的“正” 。

保護器下面接線端子：

1、2：JS浸水信號輸入端；

3、4：XL泄露信號輸入端；

5、6：YS濕度信號輸入端；

7、8：WC超溫信號輸入端；

9、10：WZ軸溫信號輸入端；小功率水泵一般不用，應將其短接。

保護器供電： 電源指示燈亮。
