一、概述

（一）性能特點

    KL-KQ系列潛水泵綜合控制器(以下簡稱控制器)，適用于上海凱泉制泵集團公司生產的潛水泵:有WQ/S型切碎式潛污泵，KQ型潛水清水泵，WQ20000離心式潛水排污泵，WQ4000混流式潛水排污泵，WQ/C小型潛水排污泵，WL立式排污泵，YW液下排污泵，WJ潛水攪拌器，WH潛水污泥回流泵保護與控制?；蚱渌愅惖乃兴谩?/span>

（二）主要功能

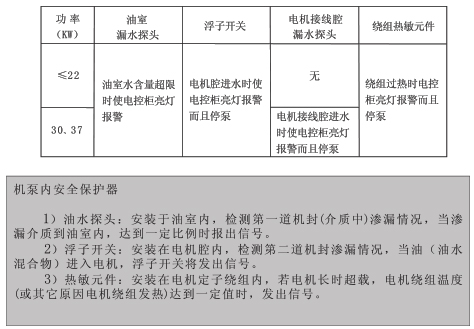

    ◆ 水泵上油室漏水保護(上探頭)；

    ◆ 水泵下油室漏水保護(下探頭)；

    ◆ 水泵低水位保護(浮子)；

    ◆ 水泵電機腔浸水保護(電機腔)；

    ◆ 水泵接線盒腔浸水保護（接線盒）；

    ◆ 水泵電機繞組超溫保護（超熱）

    ◆ 水泵電機上軸承超溫保護（超溫）；

    ◆ 水泵電機下軸承超溫保護（過熱）；

    ◆ 水泵電機過載控制；

    ◆ 防止水泵電機繞組絕緣下降控制；

    ◆ 信號電氣隔離；

    ◆ 輸入回差控制；

（三）控制器技術指標

    ◆ 繼電器輸出觸點容量：5A/250VAC或5A/30VDC；

    ◆ 信號輸入：DC12V開關量信號輸入3000V光電隔離，或電阻、電流信號輸入；

    ◆ 輸入信號回差：±2%；

    ◆ 信號響應速度：10mS；

    ◆ 輸入電壓：AC220V，50Hz，額定功耗小于5W；

    ◆ 環境溫度：-10℃～70℃；

    ◆ 環境濕度：90%以下（無水珠凝結）；

    ◆ 外形尺寸：115*90*75（mm），重量：0.3Kg；

    ◆ 安裝方式：DIN35導軌安裝。

（四）型號說明

    ◆ KL-KQ水泵綜合保護控制器有四種不同的型號可供選擇，分為基本型KL-KQ和擴展型KL-KQ5、KL-KQ8，定貨時需向供貨方說明需求型號；

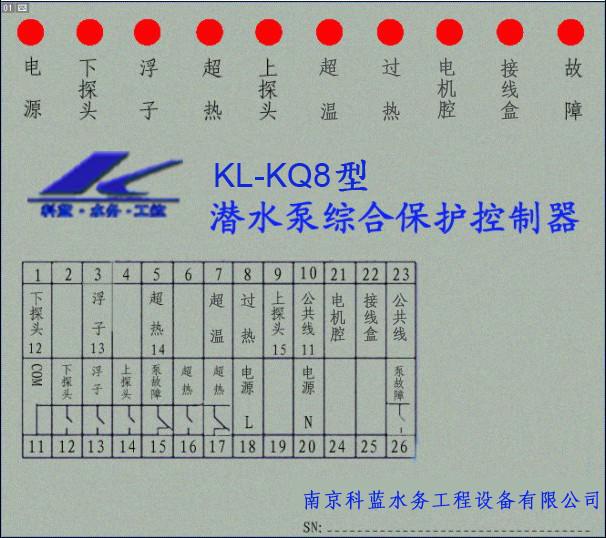

二、接線端子說明

控制器共有26個端子，各端子說明如下：

1 ：下探頭12：接水泵的12號線下油室漏水探頭，檢測潛水泵油室漏水含量，當油室水含量超限時，下探頭繼電器動作（11，12）報警輸出。同時下探頭指示燈亮。

（不接入信號時，信號正常）

3 ：浮子13：接水泵的13號線電機腔進水探頭，當電機腔進水時，浮子繼電器動作（11，13）報警輸出，泵故障繼電器動作（11，15 ；26）停止水泵工作。同時浮子、故障指示燈亮。

（不接入信號時，信號正常）

5 ：超熱14：接水泵的14號線電機繞組溫度探頭 ，檢測潛水泵電機繞組溫度，當電機繞組溫度超限時，超熱繼電器動作（11，16 ；17）報警輸出，泵故障繼電器動作（11，15 ；26）停止水泵工作。同時超熱、故障指示燈亮。

（不接入信號時，為故障，如不使用此信號應使用導線短接）

7 ：超溫：接水泵的上軸承溫度探頭，檢測潛水泵電機上軸承溫度，當電機上軸承溫度超限時，泵故障繼電器動作（11，15 ；26）停止水泵工作。同時超溫、故障指示燈亮。

（不接入信號時，為故障，如不使用此信號應使用導線短接）

8 ：過熱：接水泵的下軸承溫度探頭，檢測潛水泵電機下軸承溫度，當電機下軸承溫度超限時，泵故障繼電器動作（11，15 ；26）停止水泵工作。同時過熱、故障指示燈亮。

（不接入信號時，為故障，如不使用此信號應使用導線短接）

9 ：上探頭15：接水泵的15號線上油室漏水探頭，檢測潛水泵油室漏水含量，當油室水含量超限時，上探頭繼電器動作（11，14）報警輸出，泵故障繼電器動作（11，15 ；26）停止水泵工作。同時上探頭、故障指示燈亮。

（不接入信號時，信號正常）

21 ：電機腔：接水泵的電機腔浸水探頭，檢測潛水泵電機腔是否浸水，當電機腔浸水量達到一定時，泵故障繼電器動作（11，15 ；26）停止水泵工作。同時電機腔、故障指示燈亮。

（不接入信號時，信號正常）

22 ：接線盒：接水泵的接線盒浸水探頭，檢測潛水泵接線盒是否浸水，當接線盒浸水量達到一定時，泵故障繼電器動作（11，15 ；26）停止水泵工作。同時接線盒、故障指示燈亮。

（不接入信號時，信號正常）

10、23 ：公共線11：接水泵的11號線 電機信號線的公共輸入線。

11：（COM）故障輸出公共線。

12：（下探頭）下探頭故障繼電器輸出，常開輸出。

13：（浮子）浮子故障繼電器輸出，常開輸出。

15，26：（泵故障）所以輸入故障繼電器輸出，15常閉輸出，26常開輸出。

16，17：（超熱）超熱故障繼電器輸出，16常開輸出，17常開閉輸出。

18，20：控制器220VAC電源輸入，18：L電源，20：N電源。

   其它未注明則未使用。

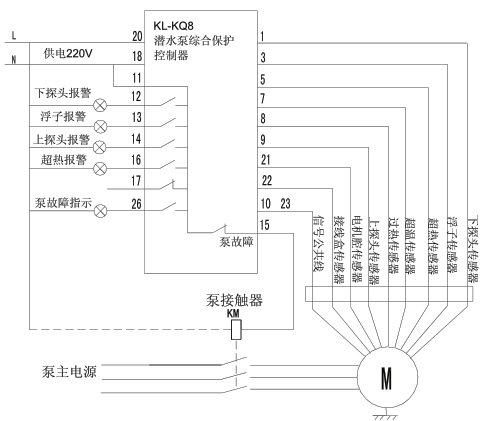

三、控制器典型接線圖
