一、概述

（一）性能特點

KL-QJB系列潛水?dāng)嚢杵骶C合控制器(以下簡稱控制器)，適用于 “潛水攪拌器”，“潛水推進器”的保護與控制?？蛇m用于南京貝特、上海川源、藍深集團、揚子江泵業、南京布魯克林或其它類同類的所有潛水?dāng)嚢杵?/span>。

（二）原理

根據QJB2型攪拌器長年工作在水下的結構與特性在對QJB2型攪拌器的保護裝置中必要加入油室泄漏保護與電機超溫保護：

油室泄漏保護：在潛水?dāng)嚢杵饔褪覂?nèi)置入水份檢測電極，在油室中如果出現有水份超限時電極出現信號跳變，QJB2潛水?dāng)嚢杵鞅Ｗo(hù)器能檢測到此信號的變化，而停止QJB2潛水?dāng)嚢杵鬟\(yùn)行并以故障指示。

電機超溫保護：在潛水?dāng)嚢杵魅嚯姍C(jī)繞組每相上安裝135℃的PTC熱敏電阻，在任一相繞組出現溫度上升到135℃±5時，電阻值出現跳變，QJB2潛水?dāng)嚢杵鞅Ｗo(hù)器能檢測到此信號的變化，而停止QJB2潛水?dāng)嚢杵鬟\(yùn)行并以故障指示。

電機過載保護：在潛水?dāng)嚢杵魅嚯姍C(jī)運行回路上每相線上串入相對應用電流的熱繼電器，一旦電流過大，熱繼電器會狀態跳變，QJB2潛水?dāng)嚢杵鞅Ｗo(hù)器能檢測到此信號的變化，而停止QJB2潛水?dāng)嚢杵鬟\(yùn)行并以故障指示。

低水位保護：在潛水?dāng)嚢杵鞴ぷ鞯乃刂校褂靡何粰z測器 檢測水位，但水位低于潛水?dāng)嚢杵鞴ぷ鞯乃粫r(shí)，液位檢測器會狀態跳變，QJB2潛水?dāng)嚢杵鞅Ｗo(hù)器能檢測到此信號的變化，而停止QJB2潛水?dāng)嚢杵鬟\(yùn)行并以低水位指示。

（三）主要性能

傳感器供電：

傳感器DC12V供電。

供電電源變壓器隔離。

信號輸入：

超溫信號：電機超溫保護。

泄漏信號：油室泄漏保護。

輸入回差控制：±2% 。

信號輸入：DC12V開關量信號輸入或電阻、電流信號輸入。

信號響應速度：10mS。

信號輸出：

繼電器輸出觸點容量：5A/ AC250V或5A/ DC30V。

超溫故障輸出：繼電器常開，常閉輸出；一組切換。

泄漏故障輸出：繼電器常開，常閉輸出；一組切換。

KL—QJB2保護控制器：

輸入電壓： AC220V±5% ，50Hz，額定功耗小于5W。

環境溫度： -20℃～75℃。

環境濕度： 90%以下（無水珠凝結）。

外形尺寸： 48 x 48 x110，重量：0.3Kg。

安裝方式1：DIN35導軌安裝。

安裝方式2：48*48儀表安裝。

二、保護控制器的使用

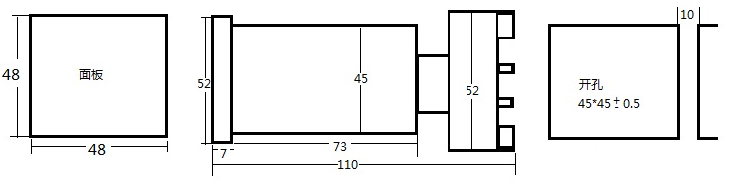

  外形尺寸圖與安裝    (高X寬X長)  48X48X110 (MM)

    1、控制器采用國際標準DIN35導軌安裝，鑲嵌于控制柜內，用隨機的緊固件鎖定。

2、 控制器采用45*45開孔儀表安裝，嵌于控制柜面板上，用隨機的緊固件鎖定。

三、產品使用與接線說明

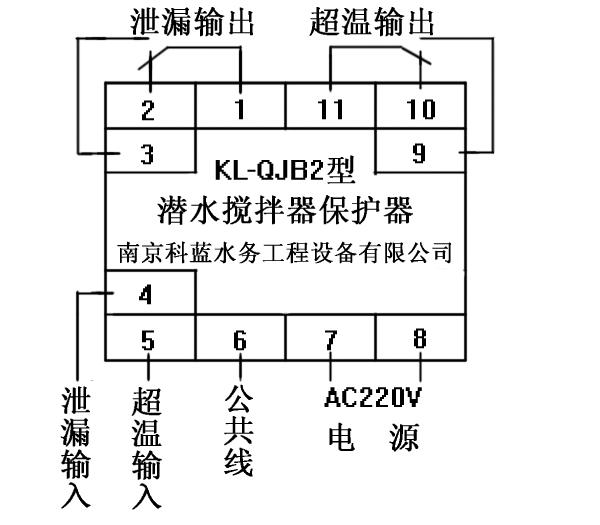

QJB2型控制器共有11個端子，各端子說明如下：

控制器供電：

7：電源L ； 8：電源 N 。

泄漏故障輸出（繼電器信號輸出）：

1：公共端；2：常閉端；3：常開端。

超溫故障輸出（繼電器信號輸出）：

11：公共端；10：常閉端；9：常開端。

傳感器信號檢測輸入：

6：信號公共端；4：攪拌器泄漏信號輸入；

5：攪拌器超溫信號輸入。

控制器供電： 電源指示燈（綠）亮。

泄漏傳感器：（不接入信號時，信號正常）

當攪拌器泄漏故障時：

泄漏指示燈（紅）亮，1，2端子斷開；1，3端子接通。

當攪拌器泄漏無故障時：

泄漏指示燈滅，1，2端子接通；1，3端子斷開。

超溫傳感器：（不接入信號時為故障，如不使用此信號應使用導線短接）

當攪拌器超溫故障時：

超溫指示燈（紅）亮，11，10端子斷開；11，9端子接通。

當攪拌器超溫?zé)o故障時：

超溫指示燈滅，11，10端子接通；11，9端子斷開。

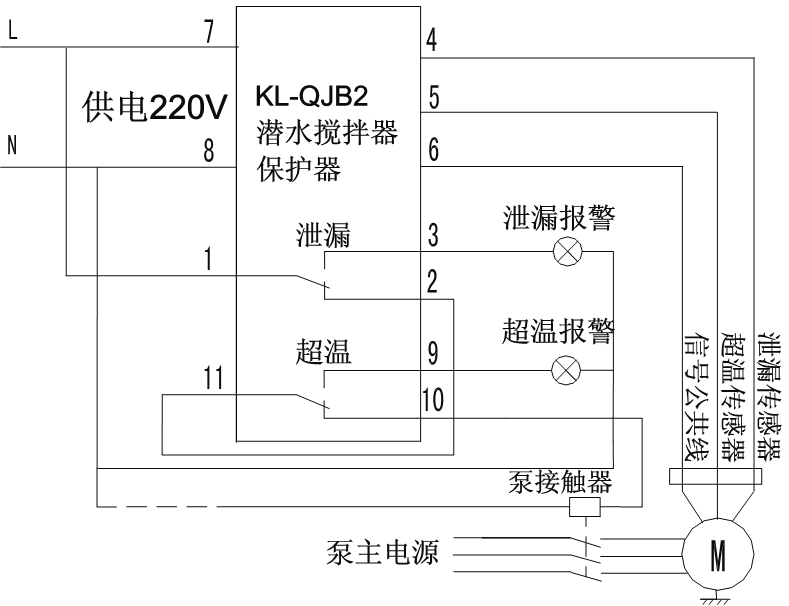

四、應用圖
