一、概述

（一）性能特點

    KL-QW/QJB系列潛水泵/攪拌器綜合控制器(以下簡稱控制器)，適用于國內生產的QW型潛水泵、QJB型潛水?dāng)嚢杵鞯谋Ｗo(hù)與控制。

（二）原理

    根據QW型潛水泵與QJB型潛水?dāng)嚢杵鏖L年工作在水下的結構與特性在對QW型潛水泵與QJB型潛水?dāng)嚢杵鞯谋Ｗo(hù)裝置中必要加入油室泄漏保護與電機超溫保護等功能：

    油室泄漏保護：在潛水電機油室內置入水份檢測電極，在油室中如果出現有水份時電極出現信號跳變，控制器能檢測到此信號的變化，而停止?jié)撍姍C(jī)運行并以故障指示。

    電機超溫保護：在潛水三相電機繞組每相上安裝135℃的PTC熱敏電阻，在任一相繞組出現溫度上升到135℃±5時，電阻值出現跳變，控制器能檢測到此信號的變化，而停止?jié)撍姍C(jī)運行并以故障指示。

    電機過載保護：在潛水三相電機運行回路上每相線上串入相對應用電流的熱繼電器，一旦電流過大，熱繼電器會狀態跳變，控制器能檢測到此信號的變化，而停止?jié)撍姍C(jī)運行并以故障指示。

    低水位保護：在潛水電機工作的水池中，使用液位檢測器 檢測水位，但水位低于潛水電機工作的水位時，液位檢測器會狀態跳變，控制器能檢測到此信號的變化，而停止?jié)撍姍C(jī)運行并以低水位指示。

（三）主要性能

傳感器供電：

    傳感器DC12V低壓供電；

    供電電源變壓器隔離。

信號輸入：

    超溫信號：電機超溫保護；

    泄漏信號：油室泄漏保護；

    過載信號：三相電機運行回路熱過載保護；

    低水位信號：水池水位過低保護，也用于軸承超溫保護；

    輸入回差控制：±2%；

    信號輸入：DC12V開關量信號輸入或電阻、電流信號輸入；

    信號響應速度：10mS。

信號輸出：

    繼電器輸出觸點容量：5A/250VAC或5A/30VDC；

    P1超溫故障輸出：繼電器常開輸出；

    P1泄漏故障輸出：繼電器常開輸出；

    P1總故障輸出：繼電器常開輸出；繼電器常閉輸出；切換。

    P2超溫故障輸出：繼電器常開輸出；

    P2泄漏故障輸出：繼電器常開輸出；

    P2總故障輸出：繼電器常開輸出；繼電器常閉輸出；切換。

KL-QW/QJB保護控制器：

    輸入電壓： AC220V，50Hz，額定功耗小于5W；

    環境溫度： -20℃～75℃；

    環境濕度： 90%以下（無水珠凝結）；

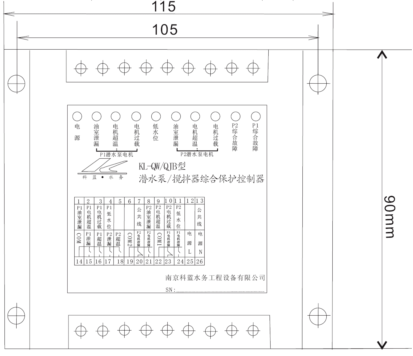

    外形尺寸： 115 x 90 x75，重量：0.3Kg；

    安裝方式： DIN35導軌安裝。

二、接線端子說明

    控制器共有26個端子，各端子說明如下：

    1 ；P1油室泄漏信號輸入：接P1潛水泵的油室探頭，檢測潛水泵油室漏水份含量，當油室水份含量超限時，P1泄漏繼電器動作（14，15）閉合報警輸出，P1故障繼電器動作（22，23 ；24）切換，停止水泵工作。同時P1油室泄漏、P1故障指示燈亮。

（不接入信號時，信號正常）

    2 ：P1電機超溫信號輸入：接P1潛水泵電機繞組溫度探頭，檢測潛水泵電機繞組溫度，當電機繞組溫度超限時，P1超溫繼電器動作（14，16）閉合報警輸出，P1故障繼電器動作（22，23，24）切換，停止水泵工作。同時P1電機超溫、P1故障指示燈亮。

（不接入信號時，為故障，如不使用此信號應使用導線短接）

    3 ：P1電機過載信號輸入：接控制P1潛水泵主回路的熱過載常開輸出端，檢測P1潛水泵電機，電流過載情況，當P1熱過載繼電器動作輸出時（閉合），P1故障繼電器動作（22，23，24）切換，停止水泵工作。同時P1過載、P1故障指示燈亮。（也可用作P1電機浸水檢測）

（不接入信號時，信號正常）

    4 ：P1低水位信號輸入：接P1潛水泵所在水池的水位檢測探頭（浮子或浮球開關），檢測水池水位超低時，P1故障繼電器動作（22，23，24）切換，停止水泵工作。同時低水位指示燈、P1故障指示燈亮。（也可用作P1軸承超溫檢測）

（不接入信號時，為故障，如不使用此信號應使用導線短接）

    7 ：公共線：接P1油室泄漏信號，P1電機超溫信號，P1電機過載信號，P1低水位信號線的公共輸入線。

    8 ；P2油室泄漏信號輸入：接P2潛水泵的油室探頭，檢測潛水泵油室漏水份含量，當油室水份含量超限時，P2泄漏繼電器動作（14，17）閉合報警輸出，P2故障繼電器動作（19，20，21）切換，停止水泵工作。同時P2油室泄漏、P2故障指示燈亮。

（不接入信號時，信號正常）

    9 ：P2電機超溫信號輸入：接P2潛水泵電機繞組溫度探頭，檢測潛水泵電機繞組溫度，當電機繞組溫度超限時，P2超溫繼電器動作（14，18）閉合報警輸出，P2故障繼電器動作（19，20，21）切換，停止水泵工作。同時P2電機超溫、P2故障指示燈亮。

（不接入信號時，為故障，如不使用此信號應使用導線短接）

    10：P2電機過載信號輸入：接控制P2潛水泵主回路的熱過載常開輸出端，檢測P2潛水泵電機電流過載情況，當P2熱過載繼電器動作輸出時（閉合），P2故障繼電器動作（19，20，21）切換，停止水泵工作。同時P2過載、P2故障指示燈亮。（也可用作P2電機浸水檢測）

（不接入信號時，信號正常）

    11 ：P2低水位信號輸入：接P2潛水泵所在水池的水位檢測探頭（浮子或浮球開關），檢測水池水位超低時，P2故障繼電器動作（19，20，21）切換，停止水泵工作。同時P2故障指示燈亮。（也可用作P2軸承超溫檢測）

（不接入信號時，為故障，如不使用此信號應使用導線短接）

    13 ：公共線：接P2油室泄漏信號，P2電機超溫信號，P2電機過載信號，P2低水位信號線的公共輸入線。

    14，15：P1泄漏繼電器輸出，常開信號。

    14，16：P1超溫繼電器輸出，常開信號。

    22，23，24：P1總故障繼電器輸出，常開，常閉信號，兩組切換。

    14，17：P2泄漏繼電器輸出，常開信號。

    14，18：P2超溫繼電器輸出，常開信號。

    19，20，21：P2總故障繼電器輸出，常開，常閉信號，兩組切換。

    25，26：控制器220VAC電源輸入。

    其它未注明則未使用。

三、應用圖

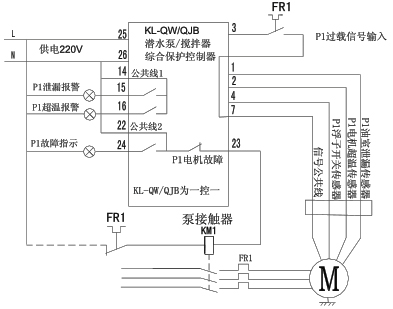

圖一

圖二

一控二由圖一圖二組成
