DFK-BF-3排污泵綜合保護器
- 產品型號DFK-BF-3
- 供電方式AC220V,5W
- 產品尺寸長寬高115*90*75 DIN35導軌
- 供銷價格
液位信號（開關信號）、溫度信號（開關信號）、漏水信號（電極信號）
DFK-BF-3排污泵綜合保護器說明書
一、 總述
DFK-BF-3排污泵綜合保護器主要適于排污泵保護信號的處理及轉換，將排污泵的液位信號（開關信號）、溫度信號（開關信號）、漏水信號（電極信號）轉換成繼電器的觸點信號輸出，方便排污泵控制柜內部使用。
二、 功能
DFK-BF-3有三路信號輸入，一路是液位信號輸入，只能接收開關量液位信號，并把小的開關量信號轉換成繼電器觸點信號，可用于排污泵的上腔體或上腔體漏水浮球信號的檢測，也可用于其它開關量信號的轉換。第二路是超溫信號輸入，只能接收開關量超溫信號，如用于接收排污泵的上軸承或下軸承的溫度信號檢測及轉換，也可用于排污泵電機線包溫度信號的檢測及轉換。第三路是漏水信號，通過檢測漏水腔體中的電極與水泵外殼是否有電阻（當水泵漏水后，水是先進入漏水腔內，如果漏進水泵漏水腔內的水把漏水電極浸沒，漏水繼電器就會動作，輸出漏水信號）。
三、 技術指標
性能 | 參數 | |
工作電壓 | AC220V ±10% 50Hz±10% | |
耗電量 | <4VA | |
輸入信號數量 | 3路，分別是1路液位信號、1路超溫信號、1路漏水信號 | |
輸入信號類型 | 液位信號 | 開關量輸入，無源干接點方式，R<100Ω 接通 |
超溫信號 | 開關量輸入，無源干接點方式，R<100Ω 接通 | |
漏水信號 | 開關量輸入，無源干接點方式，或水電阻 | |
工作狀態指示 | A指示燈 | 點亮表示工作電源接通 |
B指示燈 | 點亮表示有漏水信號 | |
C指示燈 | 點亮表示有液位信號 | |
D指示燈 | 點亮表示有超溫信號 | |
繼電器輸出 | 3路繼電器輸出，繼電器觸點容量AC250V 5A COS? 1 | |
工作條件 | 環境溫度：-25℃～+55℃，相對濕度：<93% | |
安裝方式 | 螺絲安裝或35mm導軌安裝 | |
外形尺寸 | 115mm * 90mm * 75mm | |

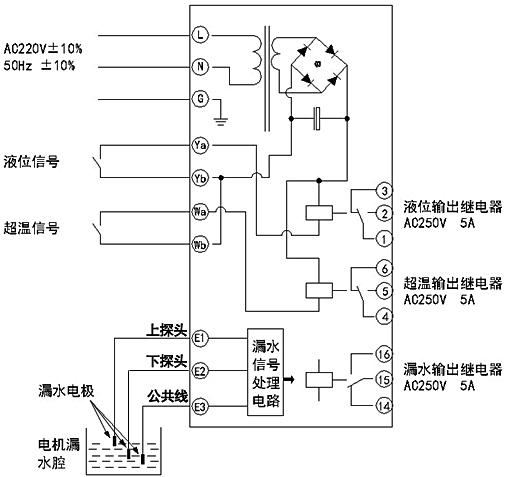

四、接線示意圖

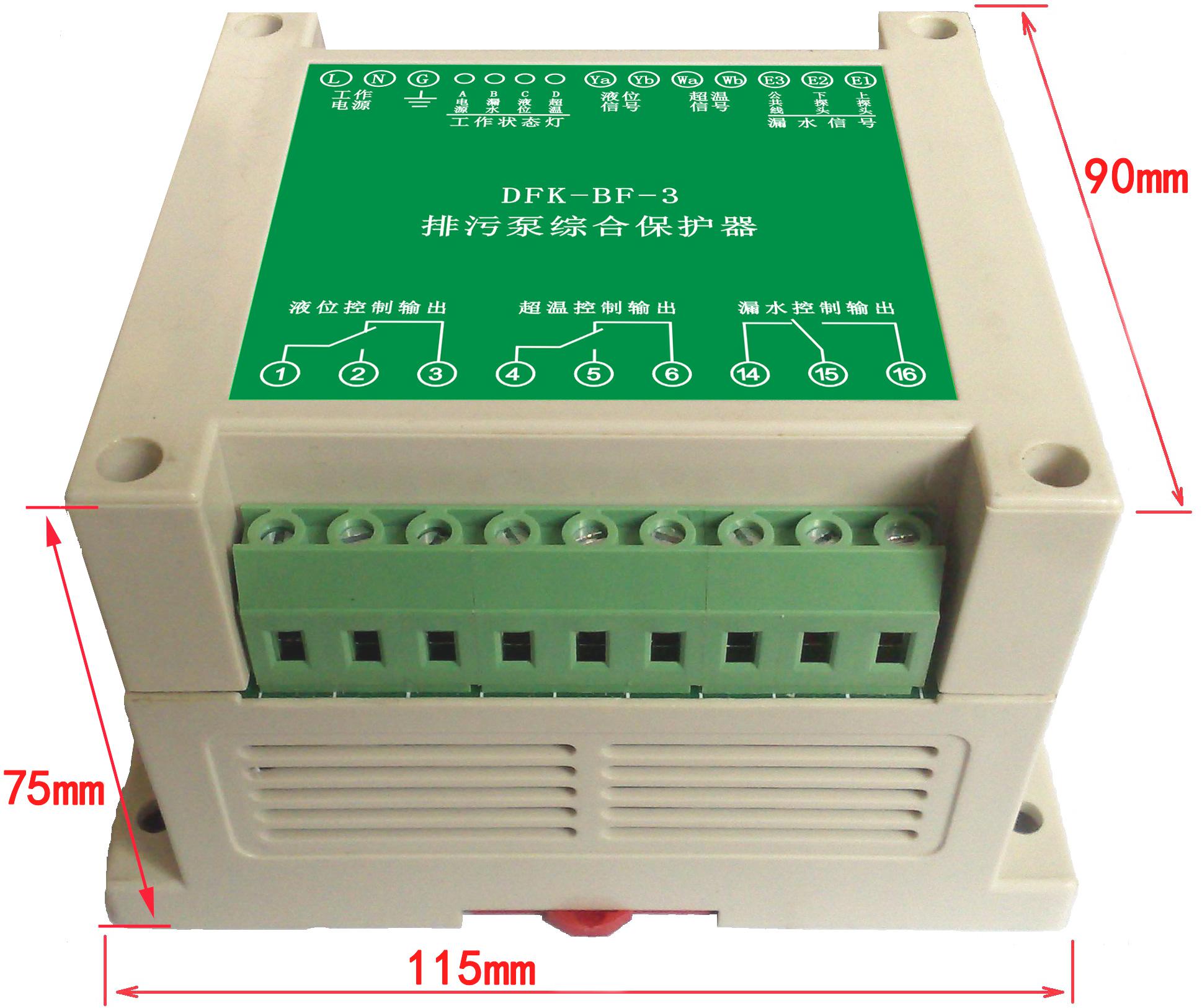

五、外形尺寸圖
外形尺寸（長*寬*高）：115*90*75（mm）
更多資料查看與下載，在 搜索 欄輸入產品型號查找。
設計技術文件有權限下載，請注冊會員或聯系在線客戶，電話0510-82031655。
標簽: 水泵繞組保護器 水泵保護器 漏水保護器 液位信號輸入 超溫信號輸入 漏水信號輸入
