1.概述

1.1.性能特點

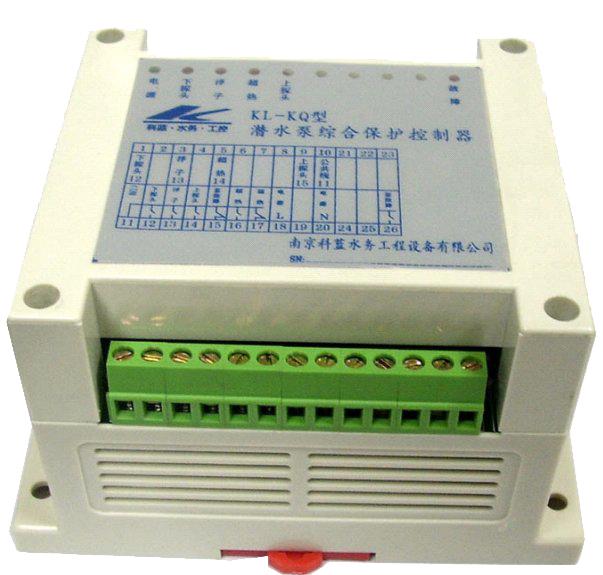

KL-KQ系列潛水泵綜合控制器(以下簡稱控制器)，適用于上海凱泉制泵集團公司生產的潛水泵:有WQ/S型切碎式潛污泵，KQ型潛水清水泵，WQ20000離心式潛水排污泵，WQ4000混流式潛水排污泵，WQ/C小型潛水排污泵，WL立式排污泵，YW液下排污泵，WJ潛水攪拌器，WH潛水污泥回流泵保護與控制。或其它類同類的所有水泵。

1.2.主要功能

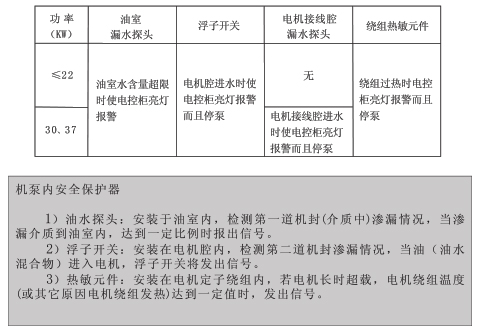

◆ 水泵油室漏水保護（下探頭）；

◆ 水泵電機腔進水保護（浮子）；

◆ 水泵接線盒腔進水保護（上探頭）；

◆ 水泵電機繞組超溫保護（超熱）；

◆ 水泵電機過載控制；

◆ 防止水泵電機繞組絕緣下降控制；

◆ 信號電氣隔離；

◆ 輸入回差控制。

1.3.控制器技術指標

◆ 繼電器輸出觸點容量：5A/250VAC或5A/30VDC ；

◆ 信號輸入：DC12V開關量信號輸入 3000V光電隔離或電阻、電流信號輸入；

◆ 輸入信號回差：±2%；

◆ 信號響應速度：10mS；

◆ 輸入電壓：AC220V 50Hz，額定功耗小于5W；

◆ 環境溫度 -10℃～70℃；

◆ 環境濕度 90%以下（無水珠凝結）；

◆ 外形尺寸：115 x 90 x75，重量：0.3Kg；

◆ 安裝方式：DIN35導軌安裝。

1.4. 型號說明

◆ KL-KQ水泵綜合保護控制器有兩種不同的型號可供選擇，分為基本型KL-KQ和擴展型KL-KQ8。

2.設備安裝

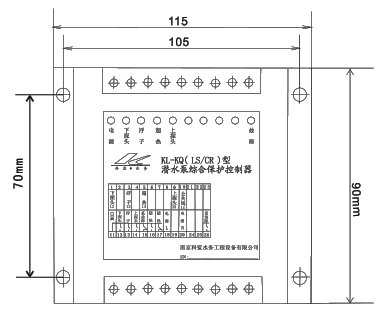

2.1. 外形尺寸圖（長X寬X高)  115X90X75 (MM)

2.2.安裝方法

◆ 控制器采用國際標準DIN35導軌安裝，鑲嵌于控制柜板上，用隨機的緊固件鎖定。

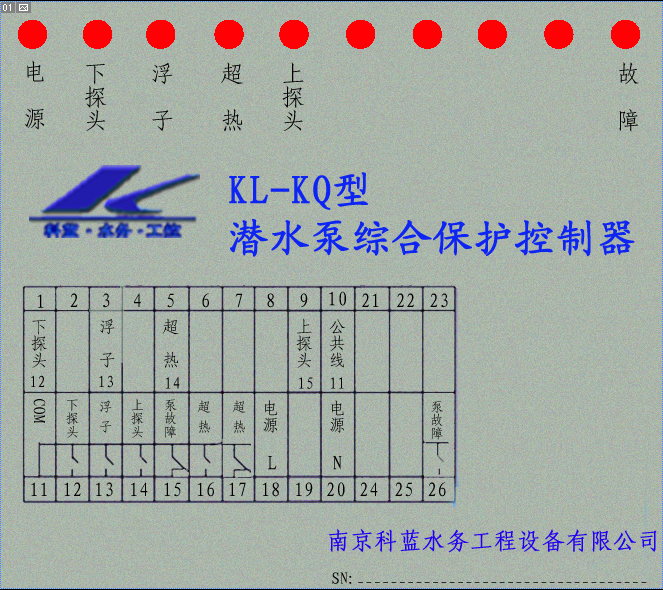

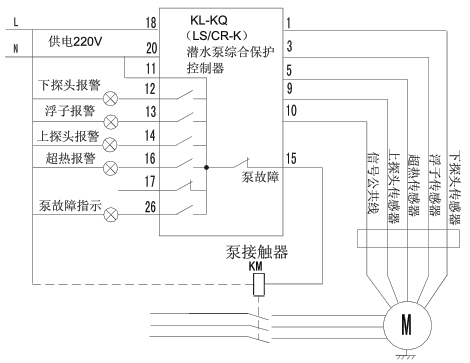

2.3. 接線端子說明

控制器共有26個端子，各端子說明如下：

1 ：下探頭P12：接水泵的12號線油室漏水探頭 ，檢測潛水泵油室水份含量，當油室水份含量超限時，下探頭繼電器動作（11，12）報警輸出，泵故障繼電器動作（11，15 ；26）停止水泵工作。同時下探頭、故障指示燈亮。

（不接入信號時，信號正常）

3 ：浮子P13：接水泵的13號線電機腔漏水探頭 ，檢測潛水泵電機腔是否漏水，當電機腔水份含量超限時，浮子繼電器動作（11，13）

報警輸出，泵故障繼電器動作（11，15 ；26）停止水泵工作。同時浮子、故障指示燈亮。

（不接入信號時，信號正常）

5 ：超熱P14：接水泵的14號線電機繞組溫度探頭 ，檢測潛水泵電機繞組溫度，當電機繞組溫度超限時，超熱繼電器動作（11，16 ；17）報警輸出，泵故障繼電器動作（11，15 ；26）停止水泵工作。同時超熱、故障指示燈亮。

（不接入信號時，為故障，如不使用此信號應使用導線短接）

9 ：上探頭P15：接水泵的15號線電機接線腔漏水探頭 ，檢測潛水泵電機接線腔水份含量，當電機接線腔水份含量超限時，上探頭繼電器動作（11，14）報警輸出，泵故障繼電器動作（11，15 ；26）停止水泵工作。同時上探頭、故障指示燈亮。

（不接入信號時，信號正常）

10 ：公共線P11：接水泵的11號線 電機信號線的公共輸入線。

18，20：控制器AC220V電源輸入

   其它未注明則未使用。

3.附錄

相關資料下載

KL-KQ型潛水泵綜合保護器說明書 點擊下載

KL-KQ 原理圖1   點擊下載

KL-KQ 原理圖2  點擊下載

更多資料查看與下載，在 搜索 欄輸入產品型號查找。

設計技術文件有權限下載，請注冊會員或聯系在線客戶，電話0510-82031655。
