一、KL-DJM系列螺紋式水位電極

(一)概述

KL-DJM系列水位電極，主要用于鍋爐汽包、高低加熱器、除氧器、蒸發器、直流鍋爐起動分離器、水箱等的水位測量。電接點水位計根據水與汽電阻率不同而設計。測量筒的電極在水中對筒體的阻抗小。在汽中對筒體的阻抗大。隨著水位的變化，電極在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表，從而實現水位的顯示、報警、保護等功能。
綠雙色發光二極管顯示液位。

(二)儀表的特點及技術參數

1.特點：

①具有閃光、聲音報警功能。

②具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。

③具有自供電功能，斷電后可繼續工作4小時。

④儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。

2.技術參數：

①電源電壓：220V±10% 、50Hz          ②工作環境溫度：-10-45℃

③工作相對濕度：≤85%               ④液體水阻范圍：0-500KΩ

⑤繼電器輸出接點容量：220V、3A         ⑥水位顯示點數：5-19點（最多可達38點）

⑧整機功率：≤5W

(三)選型

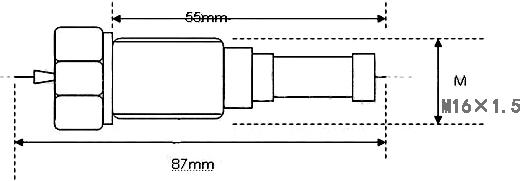

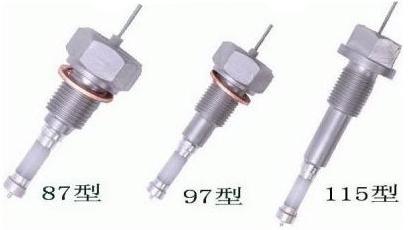

(四)產品尺寸

二、KL-DJL系列螺紋式水位電極

（一）技術參數

螺紋接頭材質:黃銅         電極棒材質:進口SUS304不銹鋼

使用溫度：≤250°        密封壓力1.8MPa（18公斤）

電極棒直徑:4.5mm        絕緣材質:聚四氟乙烯(PTFE)

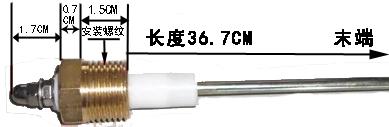

（二）產品尺寸

                          單極探針

                          兩極探針

(三)產品選型

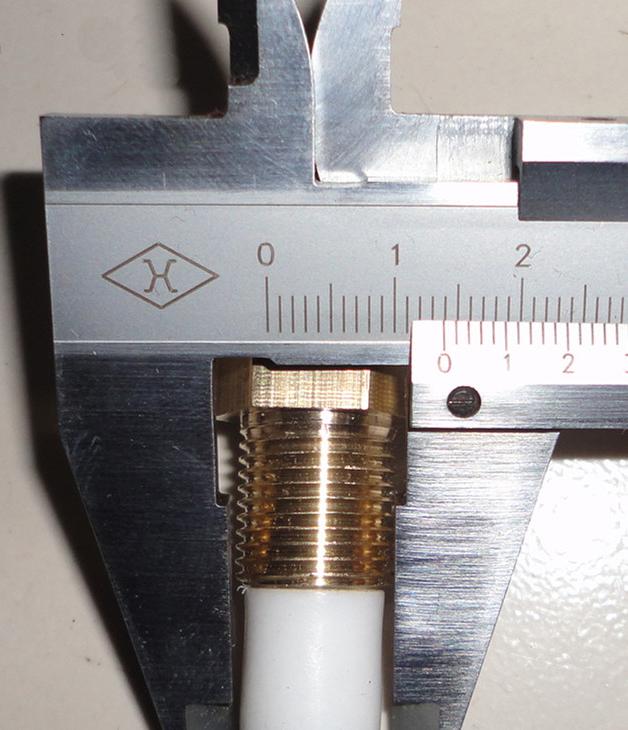

                  18*1.5(18螺牙)

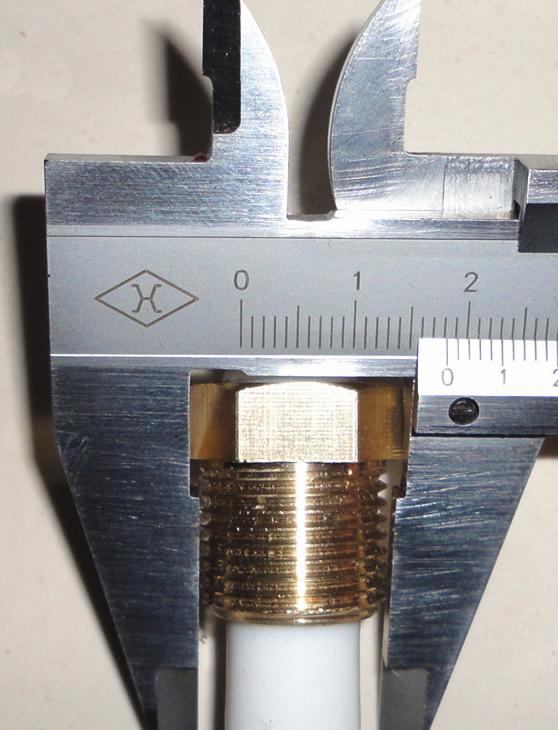

                M14*1.25(14螺牙)
