一、概述

（一）性能特點

    Mini-MAPE型潛水泵保護器（以下簡稱保護器），主要監控潛水泵定子繞組溫度和水泵密封腔泄漏，適用于“提升泵”，“回流泵”，“攪拌器”，“推進器”，“排污泵”，的保護與控制?？蛇m用于海德魯（KJI Hydro），南京貝特、上海川源、藍深集團、揚子江泵業、南京布魯克林或其它類同類的潛水泵。另外還有MAPE-I型，提供了直接監測關鍵的電機軸承溫度。

（二)原理

    Mini-MAPE型監測和保護裝置，監測電機過熱和密封泄漏，從而大幅度地減少代價昂貴的被迫中斷的可能性。如果電機的溫度達到一個預設的溫度或有水進入了密封腔，Mini-MAPE傳感器可以通過設置報警，或關閉水泵運行，通知維修人員，可預防性維護，Mini-MAPE也可以設置為禁用設備和聲音上對溫度或水入侵警報。

    泄漏(Leakage)保護：在潛水保護器油室內置入水份檢測電極，在油室中如果出現有水份超限時電極出現信號跳變，保護器能檢測到此信號的變化，而以故障指示或禁用設備。

    繞組(WinDing temp)保護：在潛水攪拌器三相電機繞組每相上安裝溫度檢測傳感器，在任一相繞組出現溫度不正常上升時，保護器能檢測到此信號的變化，而以故障指示或禁用設備。

（三）主要性能

傳感器供電：

    傳感器DC24V低壓供電。

    供電電源變壓器隔離。

信號輸入：

    泄漏信號（SS input）：油室泄漏保護。

    繞組超溫信號(TP input)：PTC傳感器 或 熱敏開關。

    輸入回差控制：±2% 。

    信號輸入：DC24V開關量信號輸入，或電阻、電流信號輸入。

    信號響應速度：10mS。

信號輸出：

    繼電器輸出觸點容量：5A/250VAC或5A/30VDC；

    超溫故障輸出(TP output)：繼電器常開輸出；

    泄漏故障輸出(SS output)：繼電器常開。

Mini-MAPE保護控制器：

    輸入電壓： AC220V ，50~60Hz，額定功耗小于5W。

    環境溫度： -20℃～75℃。

    環境濕度： 90%以下（無水珠凝結）。

    外形尺寸： 48*80*120，重量：0.3Kg。

    安裝方式： DIN35導軌安裝。

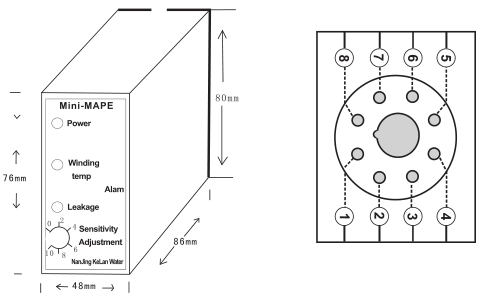

二、外形尺寸圖與安裝

    外形尺寸：(寬X高X長)  48X80X120 (MM)

控制器采用國際標準DIN35導軌安裝，鑲嵌于控制柜內，用隨機的緊固件鎖定即可。

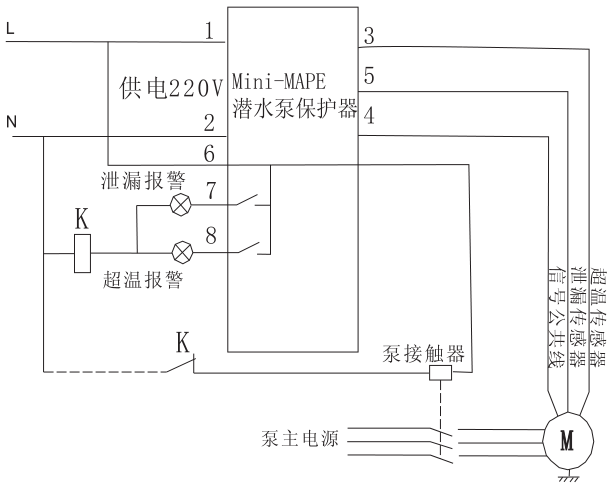

Mini-MAPE型控制器共有8個端子，各端子說明如下：

    控制器供電：1：電源L ； 2：電源 N 。

    超溫（3，4）：不接入信號時，為故障，如不使用此信號應使用導線短接。

    泄漏(5，4)：不接入信號時，信號正常。

泄漏故障輸出（繼電器信號輸出）：

    6：公共端， 7：常開端。

超溫故障輸出（繼電器信號輸出）：

    6：公共端， 8：常開端。

控制器供電： 電源指示燈（紅）亮。

當水泵泄漏故障時：

    泄漏指示燈（綠）亮，6，7端端子接通。

當水泵無泄漏故障時：

    泄漏指示燈滅，6，7端子斷開。

當水泵繞組故障時：

    繞組溫度指示燈（綠）亮，6，8端子接通。

當水泵無繞組故障時：

    繞組溫度指示燈（綠）滅，6，8端子斷開。
