QBD-IIa使用說明書
- 產品型號QBD-IIa
- 供電方式AC220V 22W
- 產品尺寸（長*寬*高）80*48*120(mm)
- 供銷價格
AC220V供電；轉換器具有電機繞組溫度監測保護，電機腔濕度監測保護及機械密封腔泄漏監測保護功能；總故障輸出。
一、技術參數
輸出接點：
交流 220V/0.1A 直流 24V/1A
正常使用環境條件：
環境溫度：-5 — +40℃
相對濕度：10 — 75%
周圍環境中不具有腐蝕性氣體
供電電壓： 交流220V 電壓允差 85 — 110% 50Hz
輸入信號：
一路熱敏電阻 電機繞組監測
一路電流 電機腔濕度監測
一路接點 密封腔泄漏監測
指示：
密封泄漏指示（紅LED）
繞組指示（紅LED）
濕度指示（紅LED）

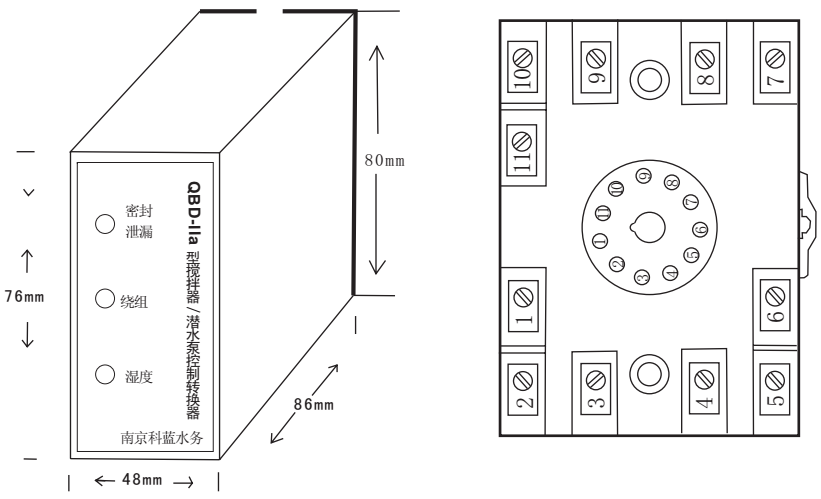

二、外形及底座安裝尺寸（圖1）
外形尺寸：80*48*120（長*寬*高）(mm)
安裝尺寸：兩孔距 33 （安裝孔2 —Ф4）或導軌安裝

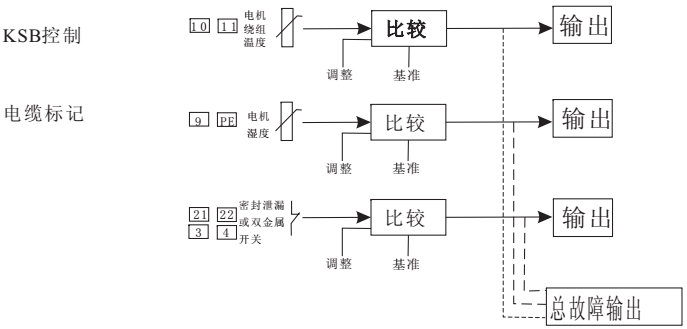

原理：QBD-IIa型轉換器由電源、檢測比較電路、輸出電路組成，接受潛水泵（攪拌器）內置的傳感器信號，進行參數的測量、比較，輸出工作指令信號。當潛水泵（攪拌器）正常工作時，所以紅燈都滅；當潛水泵（攪拌器）發生故障時，轉換器將輸出相應的故障信號，對應的紅燈亮。

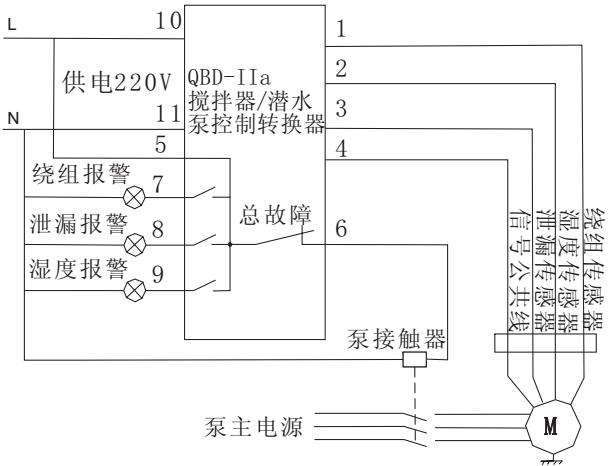

1—4：繞組溫度輸入 2—4：濕度輸入
5—7：繞組溫度輸出 5—8：密封泄漏式雙金屬開關輸出
5—9：濕度輸出 10—11： 220V（AC）電源
更多資料查看與下載，在 搜索 欄輸入產品型號查找。
設計技術文件有權限下載，請注冊會員或聯系在線客戶，電話0510-82031655。
