1.概述

1.1.性能特點

KL-LB系列潛水泵漏水保護器(以下簡稱保護器)，適用于 “潛水攪拌器”，“潛水推進器”，“潛水排污泵”的保護與控制?？蛇m用于南京貝特、上海川源、藍深集團、揚子江泵業、南京布魯克林或其它類同類的所有潛水泵。

1.2.原理

根據潛水泵長年工作在水下的結構與特性在對潛水泵的保護裝置中必要加入油室泄漏保護與電機超溫保護：LB系列漏水保護器主要是針對對潛水泵油室泄漏的保護。JR10，INT69電動機熱保護器主要是針對對潛水泵電機超溫的保護。

油室泄漏保護：在潛水泵油室內置入水份檢測電極，在油室中如果出現有水份超限時電極出現信號跳變，保護器能檢測到此信號的變化，而停止?jié)撍姍C(jī)運行并以故障指示。

電機超溫保護：在潛水泵三相電機繞組每相上安裝135℃的PTC熱敏電阻，在任一相繞組出現溫度上升到135℃±5時，電阻值出現跳變，保護器能檢測到此信號的變化，而停止?jié)撍姍C(jī)運行并以故障指示。

電機過載保護：在潛水泵三相電機運行回路上每相線上串入相對應用電流的熱繼電器，一旦電流過大，熱繼電器會狀態跳變，此信號一般在二次回路中加以保護。

低水位保護：在潛水泵工作的水池中，使用液位檢測器 檢測水位，但水位低于潛水泵工作的水位時，液位檢測器會狀態跳變，而停止?jié)撍姍C(jī)運行并以低水位指示。

1.3.主要性能

傳感器供電：

    傳感器DC12V供電。

    供電電源變壓器隔離。

信號輸入：

    泄漏信號：油室泄漏保護。

    輸入回差控制：±2% 。

    信號輸入：DC12V開關量信號輸入或電阻、電流信號輸入。

    信號響應速度：10mS。

信號輸出：

    繼電器輸出觸點容量：5A/250VAC或5A/30VDC。

    泄漏故障輸出：繼電器常開，常閉輸出；一組切換。

KL—LB保護器:

    輸入電壓： AC220V±5% ，50Hz；額定功耗小于5W。

    環境溫度： -20℃～75℃。

    環境濕度： 90%以下（無水珠凝結）。

    外形尺寸： 48 x80 x120，重量：0.3Kg。

    安裝方式： DIN35導軌安裝。

2.保護控制器的使用

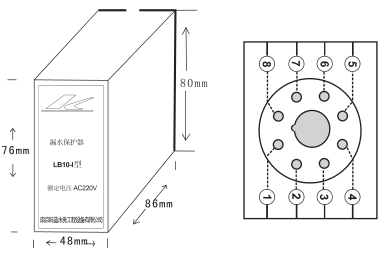

2.1. 外形尺寸圖及安裝方法 (高X寬X長)

安裝方法：控制器采用國際標準DIN35導軌安裝，鑲嵌于控制柜板上，用隨機的緊固件鎖定。

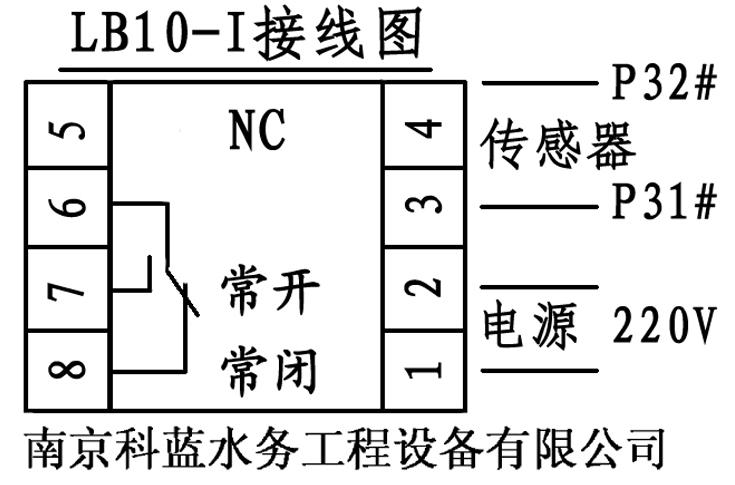

2.2.LB10-I 接線端子說明

LB10-I型控制器共有8個端子，各端子說明如下：

控制器供電：

1：電源L ； 2：電源 N。

泵體泄漏信號輸入：

3：泄漏信號輸入； 4：信號公共端。

5 NC：未使用。

泄漏故障輸出----繼電器信號輸出：

6：公共端；7：常開端；8：常閉端。

泄漏：（不接入信號時，信號正常）

當泄漏故障時： 6，8端子斷開 ；6，7端子接通。

當泄漏無故障時： 6，8端子接通 ；6，7端子斷開。

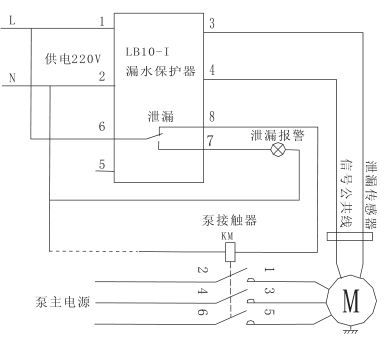

3.控制器應用圖

相關資料下載  點擊進入

典型應用圖

FM2013+LB10JR10接線應用圖.pdf

更多資料查看與下載，在 搜索 欄輸入產品型號查找。

設計技術文件有權限下載，請注冊會員或聯系在線客戶，電話0510-82031655。
