一、概述

  PCM300型壓力變送器，是為使用環境比較惡劣的現場而設計的一種高性能的壓力變送器，微型放大器處理電路，具有抗震性和抗沖擊性好、精度高、穩定性好等特點。廣泛應用于石油、化工、冶金、食品等行業的壓力、液位的測量和過程控制。

二、特點

1.不銹鋼高強度外形結構

2.外形結構多樣化，可按要求定制

3.抗干擾強，長期穩定性好

4.LED、LCD表頭顯示可選擇

 三、性能參數

測量范圍：-0.1-0-100Mpa  范圍內可選擇

測量精度：±0.2％FS（定制）、±0.5％FS

輸出信號：4-20mADC

過載壓力：≤150％FS

長期穩定性：≤±0.2％FS／年

補償溫度：0-80℃

介質溫度：-40-150℃（最高250℃定制）

環境溫度：-20-70℃

溫度漂移：±0.03％FS/℃

環境濕度：≤85％RH

外殼材質：不銹鋼材質

測量介質：對不銹鋼無腐蝕的氣體、液體

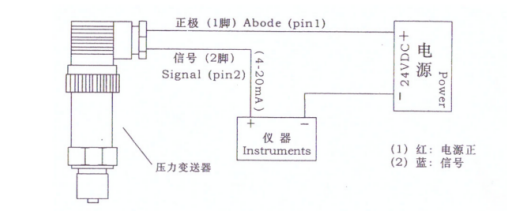

四、電氣接線圖

五、注意事項

1.凡供貨產品均帶有產品合格證及說明書，其中有產品編號、技術參數、接線路、出場日期等，請認真查對，以免用錯。

2.接線應嚴格按照我公司使用說明進行。

3.本產品系精密儀表，禁止隨意拆卸、碰撞、跌落、用尖銳器具捅傳感器。

4.變送器通電后即可工作，但預熱30分鐘后輸出穩定。

5.使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接與我公司技術部門聯系。

6.運輸、儲存時應該恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。

7.質量保證期18個月（壓力過載、接線錯誤等使用不當造成損壞不在質量保證范圍內）。
