一、概述

本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。

本儀表可通過4~20mA連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

本儀表具有如下特點：

l 電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。

l 專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

l 我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到±0.25%，能夠抗各種干擾波。

l 本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。

l 儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

二、技術指標

測量范圍： 0～15m（根據實測量程選定）

盲  區： 0.45m～0.6m

測距精度： ±0.25%（標準條件）

測距分辨率：1mm

壓  力： 常壓

儀表顯示： 自帶LCD顯示

模擬輸出： 4～20mA

供電電壓： DC24V

環境溫度： －20℃ ～ ＋60℃

防護等級： IP67

三、儀表安裝

1、儀表外形尺寸（探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知）

安裝方法：

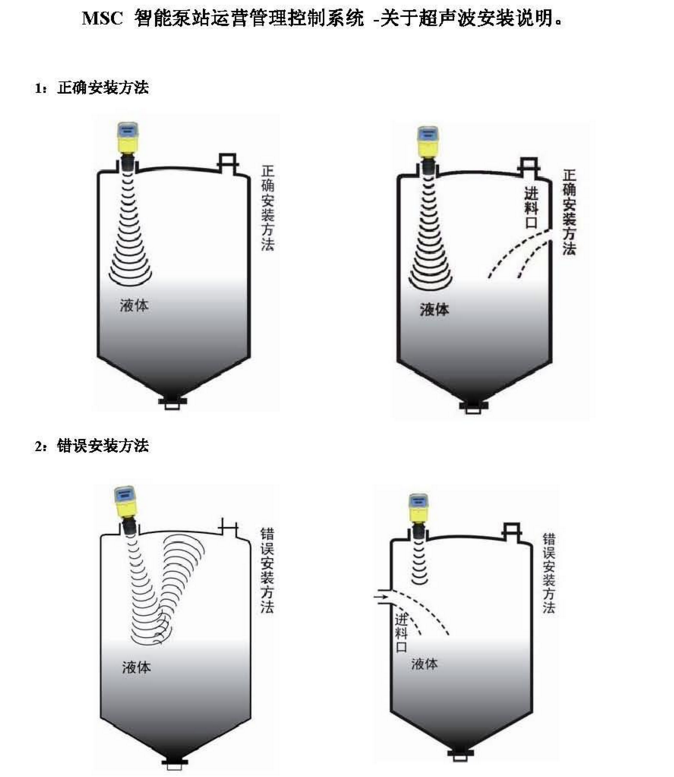

  開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個直徑60mm的圓孔，將儀表放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

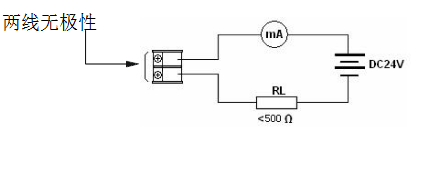

2、二線制儀表接線

3、安裝參數含義

如上圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。

儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。

儀表盲區指儀表在探頭附近無法測量的區域，最高液位與探頭間距應大于盲區，例盲區為0.5m，則最高液位與探頭間距必須大于0.5m。如：量程：6米，盲區：0.45米，實際測量為：0~5.55米

探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。

4、儀表安裝原則

1）探頭發射面到最低液位的距離，應小于選購儀表的量程。

2）探頭發射面到最高液位的距離，應大于選購儀表的盲區。

3）探頭的發射面應該與液體表面保持平行。

4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。

6）若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑

   大于120mm，長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內

   徑?；蛘邔⒐茏油ㄖ凉薜?，管徑大于100mm，管底留孔保持延伸管內液面與罐內等高。

5、安裝注意事項

1）儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。

2）電線、電纜保護管，要注意密封防止積水。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外

   安裝專用的防雷裝置。

4）儀表在特別炎熱、寒冷的地方使用，即周?chē)h(huán)境溫度有可能超出儀表的工作要求時，建議在液位儀周?chē)釉O(shè)防高、低溫裝置。

四、儀表調試（儀表在調試過程中不能移動儀表、斷電?。?/span>

1、鍵盤說明

【SET】按SET大約3秒鐘，出現0000，第一個0在閃動，將第一個0改為1，再按OK進入菜單；在設置時，按SET取消設置；設置完畢后，按SET鍵退出菜單。

  【▲】： 上翻鍵和數字鍵。在菜單中，該鍵作為菜單的上翻鍵用，在更改數據時，

        該鍵做加法鍵用。

【▼】：下翻鍵。在菜單中，該鍵作為菜單的下翻鍵用，在更改數據時，

        該鍵做減法鍵用。

【OK】：確認鍵，用于選擇菜單或更改數據數據時的移位鍵。

2、參數設置

2.1  P01（液位標定）

儀表安裝完畢、上電后，液晶上會顯示液位數值，而該數據往往與實際液位不符，故需要液位標定，液位標定步驟如下：

按SET鍵大約3秒鐘，出現0000，第一個0在閃動，將第一個0改為1，再按OK進入菜單。P01為液位標定菜單，按OK鍵確認，再進行液位標定，用▼鍵和▲鍵將數字更改

為當前實際液位值（如2.100），修改完畢后，按下SET，再按SET，退到主界面，主界面顯示“2.100”，表示當前液位是2.1米，也就表示儀表液位標定完畢。

2.2  P02（20mA設置）

   在儀表正常工作時按SET大約3秒鐘，出現0000，第一個0在閃動，將第一個0改為1，再按OK進入菜單。按▼鍵選擇P02即為20mA對應液位，如需修改，先按OK鍵，再按▲、▼進行修改，修改完畢，按下SET退出。按下▼鍵，出現P03，P03為4mA輸出電流設置，默認值為0，一般不需要修改。如需修改，方式同修改20mA一樣。

2.3  P05（顯示模式設置）

進入P05菜單同上，在P05菜單中：1表示顯示空氣高度，2表示顯示液位高度，3表示顯示空氣高度和溫度，4表示顯示液位和溫度。

2.4  P06（探頭高度設置）

 P06菜單為探頭高度，即探頭面到池底之間的距離，也叫安裝高度，可以作為標定用，在現場不知道當前液位的情況下，P06菜單可以作為液位標定用，如需修改方法同上。

2.5  P07（響應速度）

選擇1：表示儀表反應很快

選擇2：表示儀表反應快

選擇3：表示儀表反應慢

選擇4：表示儀表反應很慢

此菜單根據現場情況不同，可以用OK鍵和▲鍵做出相應選擇。

2.6  P08（電流測試）

P08 此菜單是對4~20mA進行測試，作為用戶可以用OK鍵和▲鍵測試儀表輸出電流是否正常。

2.7  P09（放大靈敏度）

  一般儀表出廠前，都做出相對應的測試與調整，現場用戶可以不用修改。

注意：控制器直接暴露在陽光下，其運行溫度可能會超過其指定的限制溫度，并減少顯示器的能見度。

建議：在陽光直射的場合，采用避陽罩，避免儀器顯示屏受到陽光直射，否則會減低儀器的使用壽命。

                     溫馨提示：安裝調試前請仔細閱讀用戶手冊！！
