KQ1000B應用于上海飛魯泵業的保護案例

 無錫地鐵2號線已由國家發改委發改基礎[2011]170號文批準建設，在錫市軌道交通一、二號線工程無錫地鐵2號線東林廣場亭子橋泵站雨水管工程中2014年建設，本雨水泵站的雨水進水總管為12立方米/秒，最大管徑2.4米的泵站主體工程，其中采購了上海飛魯泵業科技有限公司 4臺QZ型潛水軸流泵，型號為800QZ-70D，功率為110KW。

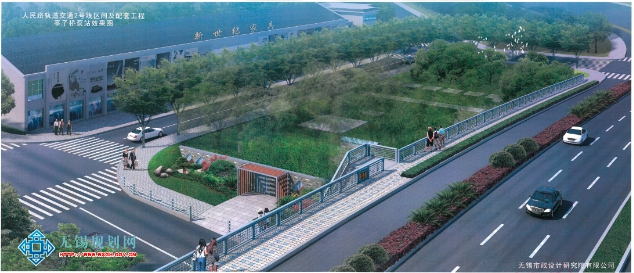

亭子橋雨水泵站設計效果圖

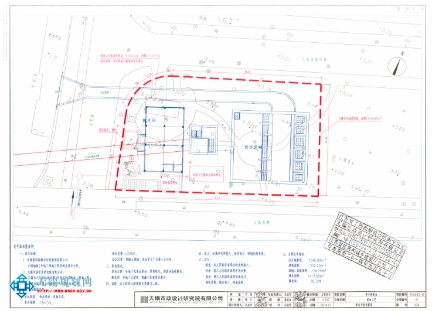

亭子橋雨水泵站設計規劃圖

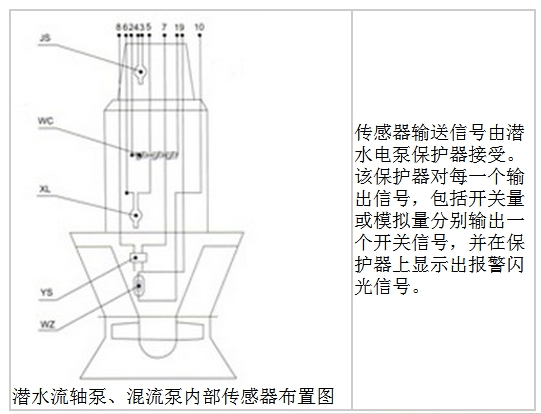

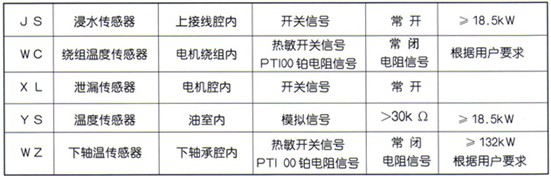

    潛水軸流泵常年在水下工作，飛魯泵業為了保證水泵的良好工作狀態設置了5個傳感器，讓水泵運行更安全，管理更方便，相關信號如下圖：

說明：本次設計單位要求 WC 與 wz 使用了PT100溫度傳感器方便實時掌握水泵內部溫度。

根據水泵的保護信號功能，電氣設計中使用了南京科藍水務工程設備有限公司（vilebrequinswimwear.cn）生產的水泵保護器,KL-KQ1000B智能控制器

保護器相關說明參考如下：http://vilebrequinswimwear.cn/product/showproduct.php?id=31&lang=cn

此保護器是當前中國市場上唯一一款能顯示水泵內部PTC電阻值與水泵油室電極電阻值的水泵保護器。

    根據水泵的保護信號與KQ1000B功能說明，KQ1000B能很好的與水泵信號相結合。

KQ1000 實物圖

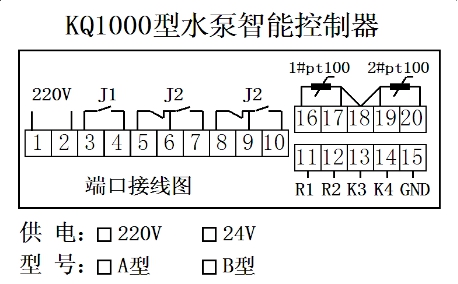

水泵信號線與KQ1000B接線如下表：

接入220VAC電源，使用出廠設置KQ1000B 就能正確監控水泵運行信號，保護水泵工作了。在監控水泵運行中顯示能很好的體現水泵內部運行狀態。

其中面板R1 R2 K3 K4分別指示相對應用的故障信息，有故障時常亮或閃亮。

4位數碼管顯示了R1 R2 K3 K4 PT1 PT2的檢測數據 別說明如下：

  特別說明：J2（兩個J2是同一功能）為水泵故障輸出。當水泵無故障時，J2保護正常狀態輸出；當任一檢測項故障時，相對應的LED亮并蜂鳴報警，J2保護狀態轉換輸出，斷開水泵運行控制信號，停止水泵運行。
